Как соединить три провода между собой

Как соединить провода без пайки: лучшие способы и их особенности + монтажные рекомендации

Домашняя электросеть представляет собой сложную систему электроустановочных изделий и приборов, связанных проводниками электрического тока. В электрощитах, распределительных коробках и корпусах устройств производится соединение проводов.

Рассмотрим, как соединить провода без пайки с помощью специальных зажимов и клемм, чтобы коммутация была максимально надежной и отвечала требованиям безопасности. Для чего приведем 4 подробные инструкции с лучшими способами соединения электропроводов.

Также дополним наш материал полезными советами по монтажу от опытных специалистов по электромонтажным работам.

Способы соединения многожильных проводов между собой

Используемые на сегодняшний день способы электромонтажных подсоединений многожильных проводников отличаются возможностью получить не только прочный, надёжный и долговечный, но и полностью безопасный контакт жил.

Скрутка многожильных проводников

Такой вариант является наиболее простым в исполнении и интуитивно понятным, не требующим применения специального оборудования или профессионального инструмента.

Скрутка — самый простой способ соединения многожильных проводов

  1. Зачистить жилы на концах проводников от изолирующего слоя и наложить их друг на друга. Скрутить наложенные друг на друга оголённые жилы.

Перед тем как соединить провода, концы обязательно нужно зачистить

Упрочнить выполненную скрутку при помощи плоскогубцев. Простая параллельная скрутка достаточно надёжна с точки зрения контакта между жилами, но вибрация и механические усилия, приложенные на разрыв, могут легко нарушить прочность такого соединения.

Плоскогубцами скрутить жилы между собой

Второй метод заключается в следующих этапах:

Зачистить жилы проводников от изолирующего слоя и наложить их друг на друга крест-накрест.

Очистить изолирующий слой проводов и наложить жилы друг над друга

Обмотать одну оголённую жилу вокруг другой по всей поверхности.

Обмотать одну жилу вокруг другой

Выполнить обмотку проводов

Убедиться визуально в прочности выполненной обмотки. При помощи простой или традиционной скрутки осуществляется электрическое подсоединение дополнительных проводников на основную, ведущую линию электропроводки.

Скрутка проводов третьим методом:

    Удалить с концов проводников изоляцию. Наложить оголённые концы друг на друга и выполнить обмотку первой жилы.

Жилы наложить друг на друга

Выполнить обмотку одной из жил

В этом способе один провод «навивается» на другой

Есть ещё и четвёртый метод, заключающийся в следующем:

    Зачистить острым ножом концы проводников от изоляции и выровнять их по длине.

Провода выровнять по длине

Загнуть соединённые зачищенные концы и обвить их отрезком другой жилы.

Обвить сложенные многожильники отрезком проводника

Выполнить визуальный осмотр соединения и убедиться в его надёжности. Бандажная скрутка заключается в параллельном прикладывании соединяемых жил друг к другу и последующей фиксации полученного соединения при помощи плотно укладываемого мягкого проводника.

Бандажная скрутка обеспечивает надётжное соединение жил

Способ спайки

Пайкой проводников при помощи бытового паяльника обеспечивается высокопрочный контакт и хорошая электропроводность. Лужение многожильных проводников осуществляется с использованием канифоли (флюса) и стандартного припоя по стандартной технологии.

    Зачистить провода от изоляции и удалить при необходимости образующиеся окисления.

С проводов удалить все окисления

Нагреть провода жалом паяльника до температурного режима плавления флюса и погрузить разогретый провод в ёмкость с канифолью.

Провод нагреть паяльником и погрузить в канифоль

Нанести на жало паяльника расплавленный припой и аккуратно перенести его на оголённые части жилы. После лужения провода следует соединить друг с другом скруткой, которая в обязательном порядке «подтягивается» плоскогубцами.

Скрутку подтянуть плоскогубцами

Соединения клеммного типа

Применение клемм разного вида — наиболее доступный в бытовом плане способ соединения многожильных проводов. В большинстве случаев применяемые клеммники подразделяются на пару основных типов.

Читать еще:  Соединение проводов скруткой

Принцип действия прижимных клемм предполагает фиксацию провода при помощи встроенного пружинного механизма.

Для соединения проводов нередко используются клеммы

Клеммная колодка винтового типа предполагает надёжную фиксацию всех соединяемых многожильных проводов при помощи винта. Чтобы увеличить площадь проводного контакта с токопроводящей поверхностью требуется выполнить дополнительный загиб жилы.

В клеммной колодке фиксация проводов осуществляется затяжкой винтов

Поэтапное выполнение работ:

    Зачистить концы проводника и выровнять их по длине в соответствии с глубиной клеммной колодки.

Провода выравнять по длине

При одновременном подключении к клеммной колодке более одного проводника следует предварительно выполнить соединение жил параллельной скруткой.

Предварительно нужно сделать скрутку проводов

Проверить надёжность выполненной скрутки после чего зафиксировать провода в отверстии коннектора.

Выполнить фиксацию проводов

Метод опрессовки

Способ опрессования предполагает соединение проводов или кабелей при помощи медной или алюминиевой гильзы с применением специальных клещей-опрессователей гидравлического или ручного типа.

В данном случает соединение осуществляется с помощью специальной гильзы

Технология прессования заключается в зачистке изоляции согласно длине гильзы, а слишком тонкие жилы следует соединить скруткой. Затем все кабеля складываются вместе и располагаются внутри гильзы, после чего выполняется двукратная опрессовка по всей длине. Способ позволяет выполнить надёжное и безопасное соединение многожильных проводов, изготовленных из разных видов материалов.

Болтовое соединение

Самым простым, но недостаточно надёжным способом соединения многожильных проводов является скрутка с последующей болтовой фиксацией. Этот вариант разъёмного соединения чаще всего используется в условиях открытой проводки.

Болтовое соединение самое простое, но не очень надёжное

Чтобы повысить уровень надёжности соединения многожильных проводов рекомендуется выполнить зачистку концов от изоляции, после чего залудить очищенные участки и скрепить их болтом.

Применение соединительных изолирующих зажимов

СИЗ-элементы применяются при необходимости выполнить соединение многожильных проводов с небольшим сечением (в пределах 25 мм 2 ). Конструкционной особенностью такого зажима является пластиковый корпус со встроенной конусообразной пружиной.

Этот способ подходит для соединения проводов с небольшим сечением

Многожильные провода сначала соединяются в один пучок при помощи скрутки, на которую затем накручивается зажимная часть. Кроме прочего, место проводного соединения не нуждается в дополнительной изоляции.

Метод сварки

Неразъёмное соединение является наиболее надёжным способом при работе с многожильными проводами. При правильно выполненной сварке общие показатели механической прочности и контактного сопротивления по степени надёжности не отличаются от аналогичных параметров цельного проводника.

Сварочное соединение проводов считается самым надёжным

Сварку можно выполнять на переменном и постоянном токе. На подготовительном этапе провода зачищаются от изоляции, после чего выполняется их скрутка и выравнивание обрезкой торцов. Чтобы в процессе сварки проводники не перегревались, необходимо обеспечить качественный отвод тепла.

Выбор способа соединения проводников

Способов соединения проводников немало. Выбрать возможный вариант нужно с учетом ситуации. Так при необходимости временного соединения можно использовать просто скрутку или зажим проводников между болтом и гайкой. Фасонные или обмоточные провода большого сечения лучше фиксировать сваркой или пайкой.

Соединительные кабельные гильзы или муфты идеальны для сращивания кабелей. Соединительные изолирующие зажимы хорошо подойдут для фиксации проводов небольшого сечения и при наличии зажима нужного размера. Клеммники нужны для сборки схемы. Прокалывающие и ответвительные зажимы применяются для подключения дополнительной нагрузки к существующей сети.

Соединение многожильных и одножильных проводников

Данное соединение начинается с подборки сечения многожильного провода к одножильному. Многожильный проводник не должен быть меньше сечения одиночного, иначе он прогорит в месте их соединения. Фиксируют их пайкой или сваркой, или методом обжима при использовании кабельных гильз.

Читать еще:  Обжимные гильзы для соединения проводов

При пайке провода очищаются от изоляции, затем многожильный провод накручивается на одножильный, а после производится пайка. Затем место пайки защищается изоляцией. При обжимке места контактов зачищаются, надевается гильза, которая обжимается обжимными пресс клещами в нескольких местах.

Соединение проводов с сечением разного диаметра

Соединение проводов с сечением разного диаметра возможно при расчете плотности тока на участках, если плотность на участках допустима, то их можно соединять путем пайки, скрутки, клемм или болтовых соединений. Технологии соединения не отличаются от процесса соединения проводов с одинаковым сечением и были рассмотрены выше.

Соединение проводов большего сечения

Данный способ соединения достаточно сложен большой площадью контакта. При слишком большом сечении прямоугольных проводов, фиксация возможна только сваркой и зачастую её невозможно произвести в домашних условиях из-за необходимости прогрева проводников до высокой температуры. После сварки проводников необходимо обязательное испытание полученного контакта.

При соединении многожильных проводов или кабелей большого сечения можно воспользоваться соединительной кабельной муфтой, уже упомянутой выше.

Соединение перебитых в стене проводов

Нередко в быту возникают ситуации, когда происходит пробой электропроводки в стене. Часто это происходит при ремонтных работах. Первоначально электропроводку необходимо обесточить и демонтировать штукатурку на месте проведения ремонтных работ.

После зачищается изоляция с каждого конца поврежденного провода, а концы покрываются расплавленным свинцово-оловянным припоем при помощи обычного паяльника. Сразу продумывается изоляция для места пайки. Хорошо использовать термоусаживаемую трубку с учетом размера ремонтируемого участка. Трубка надевается на один из концов проводников.

Дальше подбирается провод сечением не меньшим перебитого провода, он отрезается и припаивается сначала к одному концу провода, затем к другому. При этом, длина наращенного проводника должна обеспечить прочность контактов. Он не должен быть слишком маленьким или длинным. В заключении на участок одевается трубка, которая при нагреве феном плотно обхватывает спаянный участок.

Соединение меди и алюминия

Как соединить медный и алюминиевый провод подробнее рассмотренно в нашей статье. Соединение разноименных проводов возможно болтовым соединением рассмотренным ранее. Однако, чаще всего фиксация производится с помощью медно-алюминиевых гильз (ГАМ) под опрессовку. С одной стороны, гильза выполнена из алюминия, со второй из меди. Алюминиевая сторона гильзы большего размера, поскольку плотность тока у алюминия меньше, чем у меди. Гильза надевается на концы проводов с одинаковым металлом и обжимается прессом.

Способы соединения провода СИП с разными кабелями

Как можно соединить провода в распределительной коробке?

Виды клемм для соединения проводов

Как правильно соединить медный и алюминиевый провода?

Какие бывают виды клеммных соединительных колодок?

Как пользоваться клеммниками Wago для соединения проводов?

Как соединить провода с помощью зажимов – типа орех или под болт

Наиболее распространенный способ соединения проводов является зажим типа «Орех». Такое название этот зажим получил из-за внешней похожести на орех. Производятся разного размера для сжатия, как тонких по сечению жил, так и толстых.

Внутренность «Ореха» состоит из двух основных и одной промежуточной металлических пластин. По краям пластин находятся 4 винта. Сами пластины помещаются в изолированный корпус из карболита, состоящий из двух частей.

Конструктивная особенность «Орешка» заключается в том, что обжимать можно алюминиевые и медные провода в одну цепь, посредством промежуточной пластины.

Для хорошего контакта, также применяют болтовое соединение. Для определенного сечения жил подбирают размер болта. Например, для сечения проводов 1,5 – 4 мм² подойдет болт диаметром 6 мм, для сечения 6 – 10 мм² диаметр болта 8 мм, 16 – 35 мм² диаметр 10 мм.

Читать еще:  Медь и алюминий соединение

Для хорошего контакта алюминия с медью с помощью болта, также применяют шайбу – прокладку.

После тщательного сжатия жил с помощью гайки, болт изолируется.

  • небольшая стоимость;
  • хорошая изоляция для «Ореха»
  • можно использовать алюминиевые жилы с медными жилами.
  • ослабление резьбы в «Орешке»;
  • много изоляции болтовым способом;
  • габариты присоединения подходят для больших распределительных коробок.

Что такое распределительная коробка

Всем известно, что провода от щитка не идут прямой линией, а распределяются по комнатам. В каждой из них монтируются точки вывода электропроводки: розетка, включатель, лампочка.

Чтобы облегчить процедуру распределения и существуют распределительные коробки. Каждая жилка в соединителе проводов прокладывают по давно установленным правилам. Прокладывается проводка под потолком, отступив от него около 15 см. кабель, который ведется к определенной точке, должен отходить перпендикулярно от основной электромагистрали. Коробка будет кстати, чтобы скрыть все соединения.

Существует два вида таких коробок:

Внутренние – в этом случае все устройство прячется в стене помещения и на поверхность выводится только крышка, чтобы впоследствии электрик легко мог добраться к соединенному узлу.

Внешний тип коробок позволяет установить ее непосредственно на стене помещения.

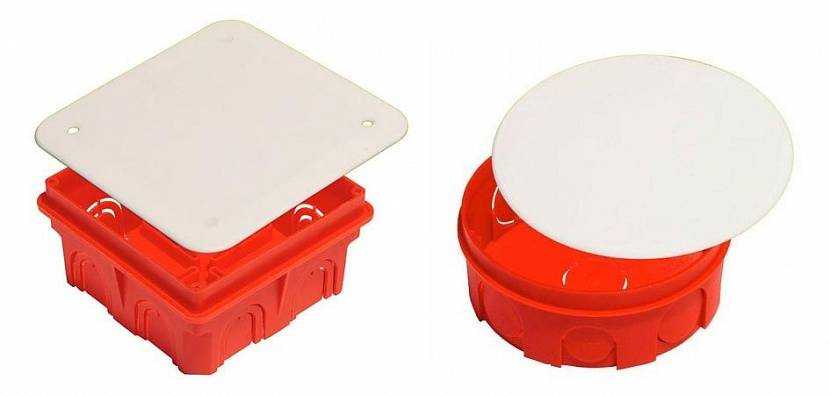

По форме распределительные коробки могут быть разными: прямоугольными или круглыми, но все же, каждая из них имеет четыре выхода. Иногда бывают устройства с дополнительными отверстиями. К каждому выходу прикреплено штуцер или резьба для крепления гофрированного шланга. Такое положение вещей отлично подходит для ремонта или замены электропроводки.

Распределительные коробки имеют разные формы.Источник kogalym.kembrik.pro

Плюсы использования распределительной коробки:

Легкая доступность к узлам в случае поломки или для проверки напряжения;

Чаще всего именно в точке соединения электрики допускают ошибки, то в распределительной коробке легче всего сделать проверку всех узлов;

Подобные коробки предостерегают помещения от возможного возникновения пожара;

Коробки так же помогают экономить средства на приобретение многожильных кабелей.

Для выполнения данной задачи требуется наличие определенных инструментов. В числе обязательных:

  • плоскогубцы (описывал в статье);
  • бокорезы;
  • гидравлически или ручные опрессовыватели.

Пресс гидравлический ручной КВТ «ПГР-70»

Так же понадобится насадка для скрутки и материал для изоляции. При работе данными инструментами обязательно соблюдение правил техники безопасности. Потребуются определенные навыки в работе. Несмотря на то, что в некоторых случаях защищенную изоляцией проводку можно скручивать руками, сегодня обычно применяют прибор для скрутки проводов. Он в значительной мере облегчает работу и гарантирует высокое качество результата. Такое приспособление для работы, как пневматические или гидравлические прессклещи, позволяет оконцевать проводящие жилы для дальнейшего их подключения.

Существуют также небольшие приспособления позволяющие ускорить скрутку жил. Такой девайс вставляется в шуруповерт и вращением совершает их скрутку.

Девайсы для скрутки

Блиц-советы

  1. Профессиональные электрики не рекомендуют соединять между собой алюминиевые и медные провода. Это связано со многими причинами, важнейшей из которых является различное сопротивление металлов. Кроме того, при взаимодействии друг с другом медь и алюминий очень быстро окисляются, что вызывает нагрев проводов, в значительной степени ухудшает контакт. Кроме того, их жесткость разная, что значительно усложняет проведение работ.
  2. Можно при необходимости комбинировать те или иные способы соединения проводов. В частности, скрутка вполне хорошо сочетается с пайкой или со сваркой. В итоге получается весьма надежный и неразъемный контакт, который прослужит в течение долгого времени.
