Заземление в розетке

Нужно ли заземлять розетки в квартире, и как это сделать своими руками: советы и мнения экспертов

Рассмотрены вопросы использования заземления в электрической цепи, правила оборудования заземления, подключения розетки, возможные ошибки.

  1. Заземляющий контур или как заземлить розетку по правилам
  2. Зачем это нужно
  3. Как сделать заземление своими руками
  4. В старой розетке
  5. Без провода “земли”
  6. Варианты подключения заземления
  7. Опасные методы работы
  8. Полезное видео

Что такое заземление

Электрический ток — это поток электронов, перемещающихся по проводнику под воздействием магнитного поля, создающего разницу потенциалов. По природе веществ частицы движутся от положительного потенциала (+), который называется фазой и подается к технике, к отрицательному (-), называемому нулем. Человек, на 70 % состоящий из воды, является идеальным проводником тока. Земля обладает абсолютным нулевым потенциалом. Если имеется отдельная линия и заглубленный контур, она примет на себя как утечку, так и статический заряд, которые пойдут по пути наименьшего сопротивления в обход человеческого тела.

Какую роль играет

В соответствии с обновленным ГОСТ все частные дома и квартиры должны быть оборудованы заземленными розетками со специальными контактами для провода, принимающего на себя утечки тока в приборах. Многие не придают значения этому решению и напрасно. В бытовых приборах часто отходят или отгорают внутренние провода, прикасаясь после этого к корпусу. Евророзетка с заземлением забирает напряжение с поверхности техники, отводя его по отдельной линии в закопанную в грунте конструкцию. Сопротивление этой линии меньше, чем у человеческого тела. Благодаря этому исключается вероятность несчастных случаев из-за неисправной электропроводки бытовых приборов. Таким образом розетка скрытой проводки с заземлением обеспечивает снижение величины тока утечки до безопасного уровня.

В чем разница между заземлением и занулением

Далеко не во всем жилом фонде имеется заземление в розетках. Вместе с тем есть необходимость обезопасить жильцов от поражения током при использовании бытовых приборов, особенно тех, которые оснащены стальным корпусом и установлены во влажных помещениях. Для этого используется зануление — подключение корпуса электрической установки к нулевому проводу. По своему назначению это решение выполняет защитную функцию — предотвращение поражения человека током утечки.

Разница с заземлением заключается в том, что в случае зануления при пробивании тока на корпус происходит короткое замыкание, которое приводит к срабатыванию автоматических устройств, установленных как на линии, так и в самом приборе. Поражение человека исключено изначально, так как сломавшийся прибор будет обесточен еще до момента контакта с ним. Подключать его к сети можно только после устранения неисправности.

Подключаем правильно

Перед установкой нужно определить, какой же тип проводки в стене. Этот этап требует демонтажа старой розетки, в результате чего будет видно количество проводов. Если провода только два — заземления нет, а мы видим только провод нейтраль, а также фазу.

Важно: перед тем, как установить розетку с заземлением, рекомендуется позаботиться о наличии обязательных для электрика приборов: индикаторной отвертки и мультиметра.

Для правильного подключения следует соблюдать все этапы работы:

  • На щитке отключите электроснабжение;
  • Внимательно осмотрите щит и убедитесь, что электричество отключено;
  • Далее специальным индикатором (так называемая индикаторная отвертка) необходимо убедиться, что фаза отсутствует на всех 3-х проводах, точнее на их оголенных частях;
  • Открутите винт на корпусе, ослабьте лапки, уберите старое изделие;
  • Если подрозетник в плохом состоянии его можно почистить или поменять на новый;
  • Снимаем внешнюю изоляцию;
  • Зачищаем концы проводов.

Очень важный момент — всегда оставляйте запас проводов, ведь коммутировать их в розетку вы будете ДО её установки в стену!

  • Подключаем кабели к розетке и затягиваем винт;
  • К розетке подсоединяем третий кабель — заземление к клемме, обозначенной как «РЕ» или специальным знаком:
  • Фиксируем корпус с помощью винтов;
  • Закручиваем крышку корпуса.

Внимание! Провод заземления как правило раскрашен в желто-зеленый цвет, однако окончательный вывод всегда подтверждайте индикаторной отверткой.

Дизайн: традиции и новаторство

Мы создавали линейку электроустановочных изделий Florence, вдохновляясь шедеврами эпохи Возрождения. Новая серия Florence отражает дух новаторства и тонкое сочетание идеально выверенных пропорций и технологий итальянской Флоренции.

Читать еще:  Для чего предназначен трансформатор тока

Архитектор Филиппо Брунеллески, создавший уникальный купол собора Санта Мария дель Фьоре, доказал, что искусству инженерной мысли в сочетании с дизайном под силу создавать истинные шедевры. Возвышаясь над городом, купол, с его устремленностью ввысь и гибким упругим контуром, определил характерный силуэт Флоренции. Современники признали его символом эпохи Возрождения.

Гармония между круглыми и квадратными формами, торжество идеальных пропорций, золотое сечение – эти основы основ были заложены более 6 веков назад. До сих пор мы восхищаемся творениями, созданными по этим принципам. Создавая неповторимый образ линейки Florence, мы следовали канонам гармонии, совмещая их с возможностями современных технологий. VK3781

Изысканный дизайн

Идеальные пропорции и гармоничное сочетание функциональности, эстетики и эргономики – ключевые принципы, определяющие успех серии электроустановочных изделий OneKeyElectro Florence.

  • Идеально выверенные пропорции
  • Оригинальная форма
  • Роскошная матовая поверхность
  • Приятные тактильные ощущения

Оптимальный баланс цены и качества

Работая над созданием серии Florence, мы детально прорабатывали каждый конструктивный элемент в поисках лучших решений по разумной цене. Итогом этой работы стали дизайнерские электроустановочные изделия, которые доступны каждой семье и могут гармонично дополнить любой интерьер.

  • Европейский уровень качества
  • Повышенная надежность изделий
  • Удобство сборки и монтажа
  • Конкурентная цена

Надежность и безопасность

Надежность электроустановочных изделий серии Florence стала для нас основным приоритетом. Мы используем конструктивные элементы, которые позволят использовать наши изделия многие годы. Корпуса и рамки серии Florence изготовлены из негорючего пластика, что значительно повышает уровень пожарной безопасности помещений.

  • Повышенная прочность изделий
  • Качественная сборка
  • Огнестойкий пластик

Сбалансированный ассортимент

Мы скомпоновали линейку Florence из самых популярных электроустановочных изделий. Ассортимент этой серии рассчитан на оснащение квартир и загородных домов, офисных и общественных помещений.

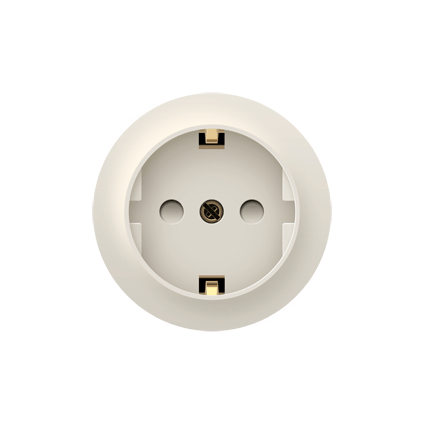

  • Силовые и слаботочные розетки
  • Выключатели с разным количеством клавиш
  • Диммеры
  • 1-5 кратные рамки
  • 4 цвета
Читать еще:  Что такое ноль

Свобода выбора

Создавайте неповторимую композицию электроустановочных изделий для Вашего интерьера. Воспользуйтесь дизайн-конфигуратором, чтобы подобрать идеальную комбинацию функциональных блоков и цветовых решений, для Вашего стиля жизни.

Каталог продукции

В серии Florence Вы можете выбрать изделия для комфортной жизни и работы. Мы предусмотрели все детали для оснащения удобного и функционального офиса, уютной студии, городской квартиры или загородного дома.

Заземление двойной розетки

Если двойная розетка предполагает применение одного общего подрозетника, то действия монтера по ее установке будут аналогичными. Заземляющий контакт, фаза и ноль подключаются по той же схеме, что и для одиночных розеток. Но когда двойную розетку делают из двух одинарных, порядок действий иной.

Разница в том, что блок розеток желательно скрепить между собой специальным шлейфом, а провода будут идти к следующей розетке от предыдущей. При нарушении работы провода в одном устройстве все последующие работать прекращают.

Чтобы не допустить этого, нужно проложить заземляющий кабель одним куском до самой крайней точки подключения. Напротив предыдущих розеток делают скрутки, а от них заземление будет направляться на соответствующие контакты.

Инструменты и приспособления для проверки напряжения и заземления

Самые важные инструменты для работ с электрическими сетями переменного тока являются индикаторная отвертка и вольтметр. В крайнем случае можно воспользоваться обычной лампочкой, вкрученной в патрон, из которого выведены два провода с небольшими оголенными участками на концах.

Такую лампочку электрики обычно называют «контролька» . По яркости свечения контрольки можно примерно представлять величину напряжения в сети. В случае частого использования контрольки безопасней будет, если лапу поместить в защищенный от ударов корпус. Для уменьшения нагрева корпуса лампа должна быть минимальной мощности – не более 25 Вт.

Индикаторная отвертка представляет собой неоновую лампу с ограничительным резистором, заключенную в прозрачный корпус. Один из выводов подключается к проверяемой цепи, другой имеет непосредственный контакт с телом человека. Ток, необходимый для свечения неоновой лампы ничтожен, и не представляет собой опасности для человека, но, в отличие от контрольки, такой индикатор не показывает уровень напряжения, а только его наличие. Индикаторная отвертка называется так только из-за внешнего сходства с одноименным инструментом. Конструкция индикатора имеет низкую прочность и для закручивания болтов его использовать нежелательно.

Наиболее полные данные о наличии и величине напряжения можно получить, используя измерительный прибор – вольтметр переменного тока. Вольтметры могут быть стрелочными и цифровыми. В настоящее время пользоваться цифровыми приборами практичнее, поскольку они не боятся ударов и могут работать в любом положении. К тому же они сейчас стоят недорого. Преимущество стрелочных приборов в том, что им не нужен источник питания. Источник напряжения используется в приборе только при проверке сопротивления.

Из перечисленных устройств, индикаторная отвертка при работах с электричеством должна присутствовать обязательно, а далее по степени важности следует тестер (все равно какой) и на последнем месте контролька.

Читать еще:  3х фазный двигатель

Зачем нужно заземление

В инструкции к любому электроприбору четко прописано, что использовать его без заземления запрещено. Основное предназначение заземления – обеспечивать стабильность работы сложных бытовых устройств и защищать от поражения электрическим током.

Согласно ПУЭ п. 1.7.6 заземление представляет собой преднамеренное соединение одного из элементов электроустановки с контуром заземления. Сооружают его с целью отвода токов поражающих и не поражающих человека значений по заземляющему защитному проводнику в землю.

В устаревшей системе «нейтраль» частично выполняло функцию заземления. Ноль соединялся с металлическим корпусом прибора, а в случае перегрузки принимал ее на себя.

Расчет был на то, что при превышении нагрузки ток потечет по одной из фаз, в результате чего произойдет замыкание и, как следствие, отключение участка сети автоматом или плавким предохранителем.

Такое решение упрощало проведение электромонтажных работ, но несло угрозу поражения электротоком.

Недопустимо подключать без заземления приборы, корпус которых изготовлен из металла. Например: мультиварку, микроволновку или электроплиту. Ведь при коротком замыкании, истончении или частичном разрушении изоляции проводов на корпус может произойти пробой тока.

В случае попадания на токопроводящий элемент напряжения, защитный проводник отведет его дальше на землю.

Не менее опасно также пользование без заземления приборами, которые в процессе функционирования контактируют с водой, к примеру: посудомоечная машина или бойлер.

Вид и исполнение заземляющего контакта зависит от модели. В розетках американских брендов он представлен в виде отверстий с боковыми прорезями. У французских аналогов – это дополнительный третий штырек.

Но чаще всего в продаже можно встретить немецкий тип заземляющих розеток. Они оснащены по бокам выпирающими металлическими деталями.

Конструкция электрической розетки с заземлением предполагает наличие трех контактов: «фазы», «ноля» и «заземления». В момент включения в первые доли секунды соприкасаются клеммы заземления, а уже после них подключаются контакты «фазы» и «0». Такая последовательность гарантирует полноценную защиту.

Полная проверка заземления

На самом деле даже наличие заземления в квартире еще не гарантирует его правильную работу. Для полной проверки необходимо провести ряд измерений сопротивления проводников, чтобы убедиться в том, что заземляющий провод действительно являются «удобной» дорогой для электрического тока и при коротком замыкании он потечет в нужном направлении.

Выполнить такую проверку в домашних условиях практически нереально, так как она требует наличия чувствительных приборов. Кроме того, измерять надо сопротивление проводников не только по отношению друг к другу, но и к земле. Если вам любопытно как это делается, посмотрите здесь:

Как итог если заземления нужно не только для защиты человека от поражения электрическим током, но и чистой работы чувствительных приборов (к примеру, в звукозаписи), для проверки желательно обратиться к специалистам. В противном случае достаточно и того, что при появлении тока утечки на заземляющем проводнике срабатывает защитный автомат УЗО.
