Защитное заземление это

Устройство, принцип работы и схемы защитного заземления

Вне зависимости от эксплуатационных характеристик, электрифицируемое здание должно иметь качественно организованную систему защитной электробезопасности. Защитное заземление позволяет создать такую систему.

Этот тип заземления характеризуется соединением определенных элементов электроустановки с ЗУ (заземляющим устройством) и ориентирован на уменьшение показателей напряжений прикосновения и шага, возникающих при замыкании циркулирующих токов на корпусах электрооборудования.

Требования электробезопасности: выдержки из ГОСТ

В соответствии с ГОСТ 12.1.009–76:

• защитное заземление – это преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением;
• зануление – это преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением.

В ГОСТ Р 50571.2– 94 «Электроустановки зданий. Часть 3. Основные характеристики» приводится классификация систем заземления электрических сетей: IT, TT, TN–С, TN–C–S, TN–S.

Согласно ПУЭ заземление выполняется (при наличии контура или возможности его монтажа) в обязательном порядке. Заземленными должны быт все металлические корпуса электроприборов, которые гипотетически могут попасть под напряжение. Если возможность заземления отсутствует, производится защитное зануление с обязательной установкой устройств защитного отключения (УЗО) и автоматических выключателей в вводном электрическом щите.

Конечно, язык, которым написаны ПУЭ и ГОСТ бывает сложен для человека без электротехнического образования, а значит стоит разобрать подробно, что такое заземление и зануление на обычном языке, понятном простому обывателю.

Все металлические шкафы и корпуса приборов должны быть заземлены или занулены

Отличие рабочего заземления от защитного

Рабочее заземление. Принцип работы – это выполнение соединения с землей несколько отдельно стоящих объектов электросхемы здания. Это могут быть нейтраль обмотки генератора, и других различных устройств.

Оно предназначено для обеспечения правильной работы электроустановки, независимо от условий его применения. Осуществление этого вида защиты происходит, непосредственно соединяя заземляемые корпуса электроустановок с заземлителями.

Достаточно редко, рабочее заземление может проводиться с помощью специализированных приспособлений – это могут быть пробивные предохранители, резисторы.

Защитное зануление и заземление, как указывалось выше, выполнение работ по электрическому соединению с металлическими нетоковедущими частями устройств. При этом основной работой защитного контура, является предохранение нанесения электротравм при касании человеком корпуса оборудования, потому, что ток с него отводится на заземляющий контур, сопротивление которого меньше чем сопротивление человеческого тела.

Поэтому отличием этих двух защитных устройств, является принцип их работы. Если рабочее уравнивает потенциалы, то защитное отводит ток на заземляющий контур, как правило, по глухозаземленной нейтрали.

Но при оснащении своего помещения любым из видов защиты, наибольшая эффективность работы, будет достигаться при условии, что токи короткого замыкания не будут увеличиваться в связи с уменьшением уровня сопротивления заземлителя.

Еще о чем следует помнить. Ни один заземляющий контур не сможет выполнить работу автоматов отключения тока и устройства защитного отключения при утечках тока. А также эти приборы, не смогут выполнить свою работу надежно, без защитного заземления.

Как сделать контур заземления

Это совсем несложно. Ведь для заземления что нужно: организовать так называемый контур из нескольких металлических штырей, вбитых в землю и соединенных меж собой прутом или полосой на сварке. Штыри эти располагаются по периметру дома, таким образом создается как бы защитная зона, в которой выровнен электрический потенциал. Четыре штыря по углам — хорошо. Шесть таких точек — еще лучше. Можно и больше, срок службы увеличится.

Длина штырей — не менее 3-х метров. Диаметр стального штыря — 16 мм или более. Никакой краски на нем не должно быть. Если штырь оцинкованный или медный — допускается 12 мм.

Если грунт податливый, вобьешь их кувалдой в считанные минуты. Не забудь только заострить конец. Концы штырей соедини меж собой по всему периметру стальной полосой сечением не менее 100 кв. мм на сварку. Останется только покрыть полосу горячим битумом, чтоб меньше ржавело. Можно все это заглубить в землю, это допускается.

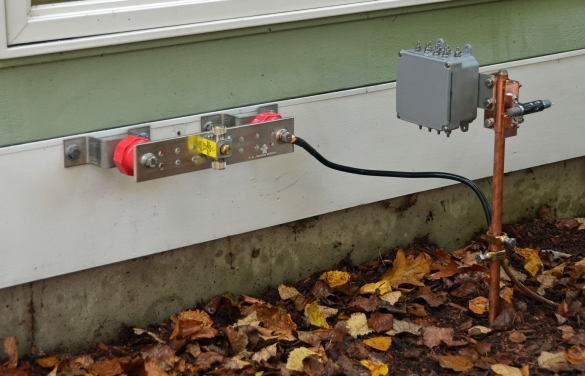

Сама по себе эта конструкция панацеей не является, ничего не даст, если к ней не подключать ничего. Шинка должна быть в дом введена и на ней в удобном месте должны быть болты приварены, с их помощью и подключаются провода заземления от того же Васиного котла и третий провод евророзеток.

Остается только одно: проверить параметры этого устройства, насколько они отвечают нормативам. Здесь придется обратиться к электрикам, у которых имеются соответствующие приборы для замера сопротивлений, соответствующие методики. Вообще, замеры необходимо проводить периодически, хотя бы 1 раз в 10 лет, потому как штыри в земле со временем ржавеют, электрическое сопротивление увеличивается. Исправить это тоже несложно: вбить рядом еще по штырю и приварить к ним шинку.

Вот и все, и пусть ни одна микроволновка никогда не щиплет твоих домочадцев, ни одна труба или батарея не бьет, молнии держатся подальше от громоотвода. Да, кстати: никогда не используй в качестве заземления трубопроводы центрального отопления или, упаси господь, газовые и канализационные трубы, проложенные в земле. Правилами допускается применять проложенные в земле трубы сети централизованного водоснабжения, но лично я и этого делать не стал бы.

Все это имеет соединения, все это изолируется в земле, утепляется, и никто не производит никаких замеров по электрическому сопротивлению. Если Петя, твой сосед, утверждает, что у него и через эти трубы все работает нормально — это его проблемы, поскольку это еще не значит, что он защищен.

В этой статье читайте про системы заземления для загородного дома: разновидности, отличия и особенности конструкции.

Отсутствует заземление, что делать

В случае, если дом старый, а электропроводка не модернизирована, то в электрической схеме такого здания отсутствует канал заземления. В такой ситуации нет возможности создания защиты металлических поверхностей приборов от электрического тока. Однако в данном случае все таки присутствует метод защиты электрических цепей при аварийных ситуациях, таких как короткое замыкание, он называется ЗАНУЛЕНИЕ.

В чем отличия? Если при защитном заземлении происходит защита металлических поверхностей и отвод тока в землю через общую шину, то при занулении канал «земля» какого-либо прибора или розетки осуществляется соединение этого канала с нулем (нулевым проводником электропроводки).

Основное отличие заключается в том, что в схеме с занулением при возникновении аварийной ситуации происходит отключение прибора, поверхности которого оказались под напряжением из-за «пробоя» изоляции, от электросети. Так, зануление не защищает полностью от поражения электрическим током, но минимизирует воздействие на человека за счет моментального отключения электричества.

Если в условиях многоквартирного дома отсутствует возможность установки заземления из-за использования проводки типа TN-C, то стоит использовать метод зануления. Если же присутствует возможность прокладки новой современной проводки, например, в частном доме, то необходимо проводить работы по созданию защитного контура заземления.

Конструкции ЗУ и их виды

Основным элементом действующего ЗУ является одиночный заземлитель, выполняемый в виде забиваемого в грунт штыря (его ещё называют электродом). В случаях, когда заземляющая конструкция изготовлена из нескольких соединенных между собой штырей, её называют групповой (смотрите рисунок, размещённый далее по тексту).

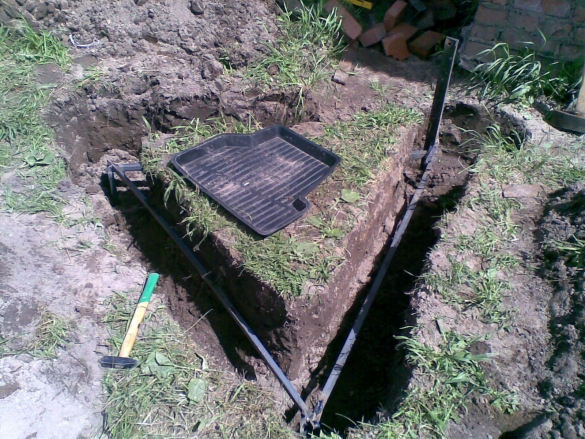

Перед погружением в почву вертикально монтируемых электродов сначала вырывается траншея на глубину порядка 0,7-0,8 метров, после чего в уже готовые канавки в определённых точках кувалдой забиваются трубы или уголки.

Дополнительная информация. В случае очень «тяжелого» грунта стальные стержни заглубляют в землю посредством вспомогательных механизмов типа вибраторов.

По завершении рытья траншеи на концы труб или уголков на расстоянии примерно 20 см от верхнего среза на сварку присоединяются подготовленные ранее стальные полосы.

Согласно действующим нормативам (ПУЭ, в частности), защитное заземление может быть обустроено одним из следующих способов:

• Расположением одиночных заземлителей в виде компактной наружной конструкции, которая называется выносной (смотрите размещённую ниже картинку);

• Путём распределения тех же элементов вдоль контура защищаемого объекта (помещения). Такая конструкция может обустраиваться как снаружи, так и внутри зданий и называется контуром заземления.

При контурном расположении штырей легко удается реализовать так называемое «выравнивание потенциалов», необходимое в случае однофазного замыкания на нуль. Помимо этого, в данном случае проявляется эффект взаимного влияния одиночных заземлителей, который позволяет снизить такие важные показатели системы, как напряжение в точке прикосновения и разность потенциалов на расстоянии человеческого шага.

Обратите внимание! Напряжение прикосновения определяется как величина потенциала в аварийной точке защищаемого оборудования по отношению к земле.

В отличие от контуров выносные конструкции этими свойствами не обладают, но зато они позволяют произвольно выбирать место для обустройства заземления.

Внутри помещений при контурной защите заземляющие шины и проводники располагаются с учётом следующих требований ПУЭ:

• Они прокладываются в местах, обеспечивающих свободный доступ (на случай осмотра и ремонта, например) и исключающих возможные механические и ударные повреждения;
• При размещении на полу зданий заземляющие проводники должны помещаться в специально подготовленные для этого канавки;
• На объектах повышенной влажности и в складских хозяйствах с хранящимися в них летучими парами химикатов заземляющие шины следует прокладывать по периметру помещения, зафиксировав их скобами на удалении примерно 10 мм от стены;
• Каждый корпус действующей установки присоединяется к распределённому магистральному или выносному заземлителю посредством отдельного ответвляющего проводника.

Важно! Образование последовательной цепочки, состоящей из нескольких образцов заземляемого оборудования, правилами ПУЭ категорически запрещено.

Указанный запрет объясняется невозможностью получить при последовательном включении нормированную величину переходного сопротивления, обеспечивающего заданную эффективность действия системы.

Заземлители

1.Естественные

— водопроводные трубы, проложенные в земле (ХВ)

— металлические конструкции здания и фундаменты, надежно соединенные с землей

— металлические оболочки кабелей

— обсадные трубы артезианских скважин

— газопроводы и трубопроводы с горючими жидкостями

— алюминиевые оболочки подземных кабелей

— трубы теплотрасс и горячего водоснабжения

Соединение с естественным заземлителем должно быть не менее чем в двух разных местах.

2. Искуственные

Контурные

Выносные: групповые и одиночные

Позволяют выбрать место с минимальным сопротивлением грунта.

Традиционно, для искусственных заземлителей применяют угловую сталь толщиной полки не менее 4 мм, стальные полосы толщиной не менее 4 мм или прутковую сталь диаметром от 10 мм.

Широкое распространение в последнее время получили глубинные заземлители с омедненными или оцинкованными электродами, которые по долговечности и затратам на изготовление заземлителя существенно превосходят традиционные методы.

Особая проблема — создание качественного заземления в условиях вечной мерзлоты. Здесь стоит обратить внимание на системы электролитического заземления, позволяющие эффективно решить проблему.

Подробную информацию о различных схемах зазелителей, способах расчета и консультации можно получить на сайте www.zandz.ru

Установка заземлителей

Вертикальные электроды более эффективно выполняют свои функции, так как их можно установить на большую глубину. При горизонтальной укладке на небольшую глубину сопротивление увеличивается, особенно в зимний период, когда верхние слои грунта промерзают.

Для электродов применяют штыри, длина которых более 1 метра (обычно 1,5 м). Такие конструкции легко забить в грунт с помощью обычного молотка, соединение выполняется в горизонтальной плоскости не менее 0,5 м в глубину.
