Ток катушки магнитного пускателя

Как устроен магнитный пускатель ПМЕ-211

Для включения однофазной нагрузки небольшой мощности используют тумблеры, кнопки, переключатели, контактная система которых приводится в движение механически и рассчитана на небольшие по величине токи. Чтобы запускать и останавливать трехфазную нагрузку, требуется такой электрический аппарат, который бы осуществлял одновременную подачу напряжения на все полюса электроприемников, оперативное отключение от питающей сети, гашение электрической дуги при больших фазных токах и др. Одним из таких устройств является магнитный пускатель, чаще всего используемый для управления асинхронными двигателями, электронагревательными установками (калориферы, электрокотлы) и различными трансформаторов небольшой мощности, осветительными сетями и прочим электрооборудованием. Рассмотрим как устроен, приводится в действие и подключается к сети магнитный пускатель серии ПМЕ-211.

Устройство магнитного пускателя

Замыкать и размыкать силовые контакты помимо механического воздействия можно еще при помощи электрического привода. Достаточно простым и распространенным устройством является электромагнит. Важнейшей его способностью является притягивание металлических предметов при протекании электрического тока по его катушке с сердечником, а при отсутствии тока — отпускать. Таким образом, электромагнит обладает способность преобразовывать электрическую энергию в механическую. Если объединить в одном корпусе катушку с сердечником, подвижную притягивающую часть с возвратной пружиной и силовые контакты, то получится готовый коммутационный аппарат. По такому принципу работают все электромагнитные реле, контакторы и пускатели. Хотя принцип работы у них одинаков, но конструктивно они различаются.

Разборный корпус состоит из трех частей. Верхняя часть-крышка закрывает силовые контакты и осуществляет гашение электрической дуги при коммутациях. Изготавливается из пресс материала содержащего асбест. Кроме того, на крышке указываются технические характеристики пускателя такие, как серия, номинальное напряжение втягивающей катушки, обозначение клемм силовых контактов и др.

На средней части закреплены неподвижные силовые и блокировочные контакты, а также подвижные на траверсе с якорем.

И третья, основание, в которой размещена втягивающая катушка с сердечником. Разборный корпус отлит из карболита – фенолформальдегидной смолы с разными минеральными и органическими наполнителями. Этот тип диэлектрика обладает высокой теплостойкостью, трудной возгораемостью.

Рассмотрим более подробно все элементы магнитного пускателя ПМЕ-211.

Магнитопровод. Сердечник и якорь выполнены в виде Ш-образного разъединенного магнитопровода. Как и любая другая магнитная система для переменного тока состоит из листов электротехнической стали, изолированных друг от друга, чтобы уменьшить вихревые токи. Во избежание ударов при включении и сильных вибраций при работе магнитного пускателя ПМЕ-211 места соприкосновения якоря и сердечника отшлифованные и ровные, а на крайних стержнях дополнительно установлены короткозамкнутые витки из немагнитного материала.

Силовые и блокировочные контакты выполнены в виде прямоугольных пластин различной формы и толщины из латуни с напайками из технического серебра. Использование сплавов с этим драгоценным металлом обусловлено стойкостью к действию электрической дуги и механическим ударам при включении и отключении магнитного пускателя. Содержание технического серебра в ПМЕ-211 составляет 10-11 грамм.

На втягивающих катушках всегда указывается номинальное напряжение, а на магнитных пускателях различных марок еще дополнительно пишется марка, диаметр провода и количество витков. Чем на большее по величине напряжение рассчитана катушка, тем выше количество витков и активное сопротивление ее провода. Если на катушку подать напряжение выше или ниже ее номинального значения (380 В вместо 220 В и наоборот), то это приведет к ненормальной работе магнитного пускателя (громкий треск при взаимодействии якоря и сердечника, не срабатывание магнитного пускателя и др.) и выходу катушки из строя.

Ни в коем случае нельзя подавать номинальное напряжение на втягивающую катушку отдельно от магнитопровода, так как в этом случае магнитный поток будет замыкаться на витки катушки, что повлияет на увеличение протекающего по ней тока и катушка «сгорит».

Магнитный пускатель работает по следующему принципу. При подаче переменного напряжения на катушку в ней начинает протекать переменный электрический ток, который, в свою очередь, создает магнитный поток в сердечнике и якоре, преодолевая сопротивление воздушного зазора. В результате, намагниченный якорь притягивается к сердечнику, замыкая силовые и блокировочные контакты пускателя!

Технические характеристики магнитного пускателя ПМЕ-211-УХЛ4В

Основные технические характеристики пускателя приводятся на табличке пускателя либо на верхней крышке.

  • переменное напряжение катушки магнитного пускателя: 220 В, 380 В;
  • номинальное напряжение и ток силовой цепи: при 380 В — 25 А, при 660 В – 14 А;
  • номинальная мощность подключаемого электродвигателя: не более 11 кВт;
  • климатическое исполнение УХЛ4 и износостойкость категории В;
  • крепление корпуса с помощью винтов;
  • установлены 2 замыкающих и 2 размыкающих блокировочных контакта.

Совместно с магнитными пускателями могут использоваться тепловые реле марки РТТ соответствующей величины для защиты силового оборудования от продолжительных перегрузок и от обрыва фаз!

Для изменения вращения ротора электродвигателя используются реверсивные магнитные пускатели, представляющие собой два пускателя одной серии, закрепленных на одном основании, электрически соединенных, имеющих электрические и механические блокировки, предотвращающих одновременное включение обоих пускателей.

На электрических принципиальных схемах магнитные пускатели обозначаются следующим образом:

Расшифровка магнитных пускателей

Все используемые магнитные пускатели отличаются друг от друга по номинальному току, по наличию и отсутствию тепловых реле (защита от перегрузок), по климатическому исполнению, габаритным размерам и другим параметрам.

ПМЕ- Х1 Х2 Х3 Х4 Х5, где

ПМЕ — серия магнитного пускателя

Х1 – номинальный ток: 1- 10А, 2 – 25А.

Х2- исполнение по степени защиты:

Х3 – исполнение пускателей по назначению и наличию теплового реле:

1-нереверсивный пускатель без теплового реле;

2-нереверсивный с тепловым реле;

3-реверсивный без теплового реле;

4-реверсивный с тепловым реле;

Х4 – климатическое исполнение: У3, УХЛ4.

4 комментария к записи “Как устроен магнитный пускатель ПМЕ-211”

Интересная статья о магнитных пускателях.Напишите статью о том,как обслуживать магнитные пускатели!

Магнитный пускатель состоит из двух частей: сам пускатель и блок контактов.

Хотя блок контактов и не является основной частью магнитного пускателя и не всегда он используется, но если пускатель работает в схеме где должны быть задействованы дополнительные контакты этого пускателя, например, реверс электродвигателя, сигнализация работы пускателя или включение дополнительного оборудования пускателем, то для размножения контактов, как раз, и служит блок контактов или, как его еще называют — приставка контактная.

Читать еще:  Опрессовка проводов наконечниками

Разновидности и типы

Пускатели, изготавливаемые по российским стандартам, разделяют на 7 групп в зависимости от номинальной нагрузки. Нулевая группа выдерживает нагрузку в 6,3 A, седьмая группа — 160 A.

Об этом необходимо помнить при выборе магнитных пускателей.

Классификация зарубежных аналогов может отличаться от принятой в России.

Необходимо руководствоваться типом исполнения:

  1. Открытые. Подходят для установки в закрытых шкафах или местах, изолированных от пыли.
  2. Закрытые. Устанавливаются отдельно, в помещениях без пыли.
  3. Пылебрызгонепроницаемые. Возможна установка в любом месте, в том числе и вне помещений. Основное условие — установка козырька, защищающего от солнечных лучей и дождя.

По типам пускатель электромагнитный можно подобрать по следующим параметрам:

  1. Стандартные версии, в которых подается напряжение на пускатель с дальнейшим притягиванием сердечника и активацией контактов. В этом случае в зависимости от того, нормально замкнутый или нормально разомкнутый это пускатель, происходит включение либо отключение электрооборудования.
  2. Реверсивные модификации. Такое устройство представляет собой реверс с электромагнитами. Такая конструкция позволяет исключить одновременное включение 2 устройств.

В маркировке магнитного пускателя зашифрованы его технические характеристики. Обозначение размещено на корпусе и может содержать следующие значения:

  1. Серия прибора.
  2. Номинальный ток, обозначение которого вписано диапазоном значений.
  3. Наличие и конструкция теплового реле. Существует 7 степеней.
  4. Степень защиты и кнопки управления. Всего существует 6 позиций.
  5. Наличие дополнительных контактов и их разновидности.
  6. Соответствие креплений стандартным монтажным рамкам.
  7. Климатическое соответствие.
  8. Варианты размещения
  9. Износостойкость.

Существует несколько вариантов установки магнитных контакторов в системах управления, начиная с самого простого управления электродвигателями и заканчивая установкой с удержанием кнопки контактов, или реверсов.

Характеристики и виды пускателей по характеристикам

Величина (условный габарит) пускателя (контактора)

Самый главный параметр, величина характеризует условно мощность и габариты пускателя. Существуют такие величины пускателей:

  • нулевая величина – на максимальный ток до 6 А (через каждый рабочий контакт)
  • первая – на максимальный ток до 9 – 18 А (в зависимости от исполнения контактов)
  • пускатель 2 величины – до 25 – 32 А
  • пускатель 3 величины – до 40 – 50 А
  • пускатель 4 величины – до 65 – 95 А
  • пускатель 5 величины – до 100 – 160 А
  • шестая величина – от 160 А и выше

Имеется ввиду ток по категории применения АС-3 (для индуктивной нагрузки), для категории АС-1 (резистивная или малоиндуктивная нагрузка – например, ТЭНы) максимальный ток для того же пускателя будет в полтора – два раза выше. От величины пускателя зависит, какую мощность он может коммутировать (трехфазная цепь 380 В, индуктивная нагрузка).

  • 1 – до 2,2 – 7,5 кВт
  • 2 – до 11 – 15 кВт
  • 3 – до 18 – 22 кВт
  • 4 – до 30 – 45 кВт

Сразу надо сказать, что эта мощность – действительно максимальная, реально надо смотреть на величину тока конкретного пускателя (как правило, вторая и третья цифра в названии). Величина пускателя указывается в названии первой цифрой. При превышении тока или токе, близком к максимальному, количество срабатываний (надежность) резко уменьшается, поэтому пускатель надо выбирать с запасом по мощности.

Количество контактов (полюсов)

В основном выпускаются контакторы с тремя рабочими контактами (для коммутации) и одним дополнительным. Дополнительный, или блокировочный контакт нужен для блокировки, или “самопитания”, чтобы зафиксировать контактор во включенном состоянии при использовании стандартной схемы включения. Дополнительные контакты бывают нормально разомкнутые (чаще всего используются) и нормально замкнутые.

Для увеличения количества дополнительных контактов используют контактные приставки, применение которых существенно расширяет круг схемотехнических решений. В СССР такие дополнительные приставки назывались ПКИ, сейчас в продаже есть и другие модели, но суть одна.

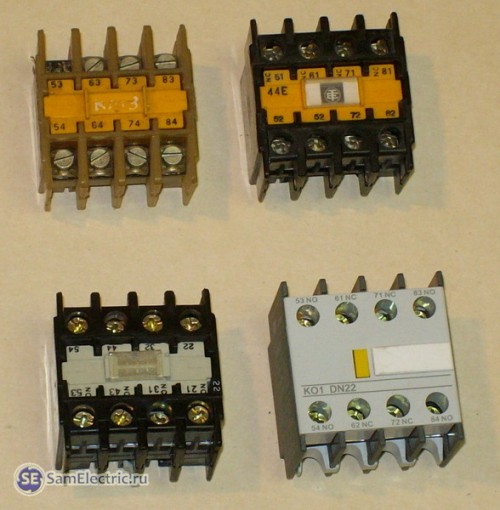

Дополнительные контактные приставки ПКИ, и др.

Максимальный ток дополнительных контактов, как правило, равен (в пускателях первой и второй величин) или меньше максимального тока основных контактов. Существуют также дополнительные контакты (приставки) выдержки времени ПВЛ, в которых контакты включаются или выключаются через время задержки. Подробнее – в статье про пневматические реле выдержки времени.

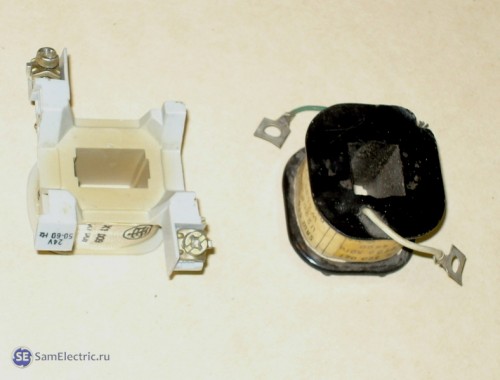

Напряжение электромагнитной катушки контакторов

Электромагнитные катушки контакторов, как правило, выпускаются на следующие напряжения: 24, 36, 110, 230, 380 Вольт. В пускателях большой величины используются катушки бОльшей мощности. Катушки продаются и отдельно, и её можно легко заменить в контакторе, если нужна другая величина напряжения.

Как правило, при наличии нулевого проводника целесообразно применять катушки контактора на напряжение 220 В, а при его отсутствии (чисто трехфазные потребители) – катушки на 380 В.

Как заменить катушку контактора?

Иногда в наличии нет контактора с катушкой нужного напряжения, можно не покупать целиком нужный контактор. У многих производителей в продаже имеются катушки под разные напряжения и величины контакторов.

В частности, это относится к IEK, КЕАЗ. Иностранные производители, как правило, делают контакторы неразборными, и отдельно катушки к ним не продают.

Стоит сказать, что катушки контакторов на нужные напряжения должны быть в ремонтных комплектах, поскольку это можно считать расходным материалом. Основные неисправности катушек – обрыв обмотки и деформация корпуса.

Чтобы увеличить срок службы катушек контакторов или электромагнитов, которые находятся продолжительное время во включенном состоянии, допустимо эксплуатировать их на напряжении 85-90 % от номинала.

Контакторы и магнитные пускатели

Введение

В начале данной статьи хотелось бы сразу определиться в чем заключается разница между контактором и магнитным пускателем, так как данный вопрос зачастую ставит в тупик даже самых опытных специалистов-электриков, при этом многие полагают, что разница между ними заключается в их конструкции, габаритных размерах или величине коммутируемого (номинального) тока, однако это не так. Поможет разобраться нам с этим вопросом ГОСТ 30011.4.1-96 в котором приведены следующие определения:

Контактор — это коммутационный аппарат с единственным положением покоя, оперируемый не вручную, способный включать, проводить и отключать токи в нормальных условиях цепи, в том числе при рабочих перегрузках.

Читать еще:  Какие бывают выключатели

Пускатель — это комбинация всех коммутационных устройств, необходимых для пуска и остановки двигателя, с защитой от перегрузок.

Как следует из определений выше, контактор — это устройство предназначенное для коммутирования (включения/отключения) каких либо нагрузок, т.е. любых нагрузок, в то время как пускатели — это комплекс устройств предназначенный для управления конкретно электродвигателем, а так же обеспечивающий его защиту от перегрузок, при этом сами контакторы входят в состав пускателей:

Как видно на картинке выше в состав пускателя входят: контактор — для включения и отключения электродвигателя, тепловое реле — для защиты электродвигателя от перегрузок, кнопки — для управления контактором, все перечисленные устройства помещаются в общий корпус.

Так же согласно того же ГОСТ 30011.4.1-96 пускатели бывают следующих видов:

Пускатель прямого действия — Пускатель, одноступенчато подающий сетевое напряжение на выводы двигателя.
Реверсивный пускатель — Пускатель, предназначенный для изменения направления вращения двигателя путем переключения его питающих соединений без обязательной остановки двигателя.
Пускатель с двумя направлениями вращения — Пускатель, предназначенный для изменения направления вращения двигателя путем переключения его питающих соединений только во время остановки двигателя.

Таким образом пускатель прямого действия предназначен для запуска, остановки и защиты электродвигателя, в то время как реверсивный пускатель помимо всего вышеперечисленного позволяет менять направление вращения двигателя.

Как видно на картинке выше в состав реверсивного магнитного пускателя входят два контактора переключение между ними меняет порядок чередования фаз что приводит к изменению направления вращения электродвигателя. (Подробнее об изменении направления вращения электродвигателя и схеме работы реверсивного пускателя смотрите здесь.)

Существуют так же так называемые модульные контакторы — это компактные контакторы предназначенные для установки на DIN рейку, в остальном их устройство и принцип работы такой же как и у обычных контакторов.

Теперь разобравшись с понятиями контактора и пускателя приступим к изучению принципа их работы.

Устройство и принцип работы контактора

Как видно на картинке выше электромагнитный контактор состоит из следующих основных элементов: магнитопровода состоящего, в свою очередь, из подвижной и неподвижной частей, электрической катушки, силовых контактов, предназначенных для включения и отключения нагрузки, в состав которых входят подвижные контакты, которые крепятся к подвижной части магнитопровода и неподвижные контакты, которые крепятся к верхней части корпуса контактора, блок-контактов предназначенных для использования в цепях управления, а так же пружины которая обеспечивает поддержание в разомкнутом состоянии состоянии силовых контактов.

Управление контактором осуществляется путем подачи напряжения на электрическую катушку, при прохождении через нее электрического тока создается электромагнитное поле протекающее через магнитопровод, при этом неподвижная часть магнитопровода совместно с электрической катушкой работают как электромагнит который, как видно на рис.2 выше, преодолевая сопротивление пружины, притягивает верхнюю подвижную часть магнитопровода с закрепленными на ней подвижными контактами, таким образом происходит замыкание силовых контактов, при снятии напряжения с катушки контактора электромагнитное поле исчезает переставая притягивать подвижную часть магнитопровода которая под воздействием пружины возвращается в исходное положение размыкая силовые контакты.

В состав большинства современных контакторов входит только один блок-контакт, однако некоторые схемы управления требуют большего их количества, в этом случае на магнитный пускатель устанавливается дополнительная приставка имеющая несколько блок-контактов:

Как видно на картинке выше данная приставка (блок контактов) устанавливается на верхнюю часть контактора соединяясь с его подвижными силовыми контактами.

Выбор контакторов (магнитных пускателей) и их характеристики.

Выбор контакторов и магнитных пускателей осуществляется по их следующим техническим характеристикам:

1) По типу коммутируемой нагрузки определяется необходимая категория применения

В соответствии с ГОСТ 12434-83 и ГОСТ Р 50030.4.1-2002 существуют следующие категории (области) применения контакторов (пускателей):

2) По номинальному току

Номинальный ток — одна из главных характеристик определяющая максимальный ток который контактор способен длительно выдерживать, а так же обеспечивать его коммутацию (включение/отключение).

Расчет номинального тока пускателя (контактора) для электродвигателя можно произвести с помощью нашего онлайн калькулятора либо по методике приведенной ниже.

Существуют следующие стандартные значения номинальных токов контакторов (пускателей), в Амперах:

6,3; 10; 16; 25; 40; 63; 80; 100; 125; 160; 250; 400; 500 Ампер

Примечание: Модульные контакторы выпускаются на номинальные токи до 100 Ампер.

Зачастую контакторы и магнитные пускатели в зависимости от их номинального тока условно делят на следующие величины (от нулевой до седьмой величины):

Номинальный ток пускателя для управления электродвигателем можно выбрать исходя из его мощности по следующей таблице:

Так же можно произвести расчет тока пускателя самостоятельно по следующей методике:

Номинальный ток пускателя должен быть больше либо равен номинальному току двигателя:

Iном. МП Iном. двигателя

Номинальный ток двигателя можно узнать из его паспортных данных, либо рассчитать по формуле:

Iном=P/√3Ucosφη

  • P — Номинальная мощность электродвигателя (берется из паспортных данных электродвигателя либо определяется рассчетным путем);
  • U — Номинальное напряжение (напряжение на которое подключается электродвигатель);
  • cosφ — Коэффициент мощности — отношение активной мощности к полной (принимается от 0,75 до 0,9 в зависимости от мощности электродвигателя);
  • η — Коэффициент полезного действия — отношение электрической мощности потребляемой электродвигателем из сети к механической мощности на валу двигателя (принимается от 0,7 до 0,85 в зависимости от мощности электродвигателя);

Так же расчет тока электродвигателя можно произвести с помощью нашего онлайн калькулятора.

Номинальный ток контактора используемого не для управления электродвигателем определяется исходя из тока управляемой им электросети:

Iном. контактора Iрасч. сети

Расчетный ток сети можно определить с помощью нашего онлайн калькулятора, либо рассчитать его самостоятельно по формуле:

Iсети=(Pсетип)/cosφ, Ампер

  • Pсети— суммарная мощность всего подключаемого к контактору электрооборудования, в киловаттах;
  • Kп — коэффициент перевода (Для однофазной сети 220В: Kп=4,55; Для трехфазной сети 380В: Kп=1,52);
  • cosφ — коэффициент мощности, принимается равным от 0,95 до 1 — для бытовых электросетей и от 0,75 до 0,85 — для промышленных электросетей.
Читать еще:  Блок контактор что это такое

3) По номинальному напряжению втягивающей катушки

Напряжение катушки — это параметр характеризующий величину напряжения которое должно быть подано на выводы катушки контактора для его срабатывания. Следовательно номинальное напряжение катушки определяет и напряжение цепи управления (напряжение на кнопках управления).

Существуют следующие стандартные значения номинального напряжения катушек контакторов (пускателей), Вольт:

12, 24, 36, 48, 110, 127, 220, 380, 500, 660 Вольт

Наиболее часто применяются контакторы с катушками на 220 и 380 Вольт, контакторы с катушкой на напряжение 48 Вольт и ниже как правило применяются в помещения с повышенной опасностью (особоопасных) в отношении поражения человека электрическим током, для того что бы напряжение на кнопках пультов управления было безопасным.

4) По номинальному напряжению изоляции

Номинальное напряжение изоляции контактора (пускателя) — это максимальное напряжение сети на которое рассчитана изоляция контактора (пускателя), превышение данной величины приведет к пробою изоляции и как следствие выходу из строя контактора. Следовательно номинальное напряжение контактора должно быть больше либо равно напряжению сети:

Uном. МП Uсети

В сетях напряжением 220/380 Вольт, как правило, применяются контакторы на номинальное напряжение по изоляции 400 либо 660 Вольт.

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

Схемы включения магнитных пускателей

Одна из простейших схем подключения магнитного пускателя показана ниже:

Принцип работы данной схемы довольно прост: при замыкании автоматического выключателя QF собирается схема питания катушки магнитного пускателя. Предохранитель PU обеспечивает защиту схемы управления от коротких замыканий. При нормальных условиях контакт тепловых реле Р замкнут. Итак, для запуска асинхронника нажимаем кнопку «Пуск», цепь замыкается, через катушку магнитного пускателя КМ начинает протекать ток, сердечник втягивается, тем самым замыкая силовые контакты КМ, а также блок контакт БК. Блок контакт БК нужен для того, чтоб замкнуть цепь управления, поскольку кнопка после того как ее отпустят, вернется в исходное положение. Для остановки этой электродвигателя достаточно нажать кнопку «Стоп», которая разберет схему управления.

При длительном токе перегрузке сработает тепловой датчик Р, который разомкнет контакт Р, и это тоже приведет к остановке машины.

При схеме включения приведенной выше следует учесть напряжение номинальное катушки. Если напряжение катушки 220 В, а двигателя (при соединении в звезду) 380 В, то данную схему употреблять нельзя, а можно применить с нейтральным проводником, а если в обмотки двигателя соединены треугольником (220 В), то данная система вполне жизнеспособна.

Схема с нейтральным проводником:

Единственное отличие этих схем включения, что в первом случае питание системы управления подключено к двум фазам, а во втором к фазе и нейтральному проводнику. При автоматическом управлении системой пуска вместо кнопки «Пуск» может включатся контакт из системы управления.

Посмотреть как подключить не реверсивное магнитное пусковое устройство вы можете здесь:

Реверсивная схема включения показана ниже:

Эта схема более сложная, чем при подключении не реверсивного устройства. Давайте рассмотрим принцип ее работы. При нажатии кнопки «Вперед» происходят все описанные выше действия, но как вы видите из схемы, перед кнопкой вперед появился нормально замкнутый контакт КМ2. Это нужно для выполнения электрической блокировки одновременного включения двух устройств (избежание короткого замыкания). При нажатии кнопки «Назад» во время работы электропривода ничего не произойдет, так как контакт КМ1 перед кнопкой «Назад» будет разомкнут. Для произведения реверса машины необходимо нажать кнопку «Стоп» и только после отключения одного устройства можно будет включить второе.

И видео подключения реверсивного магнитного пускового устройства:

Особенности подключения пускателей ПМЕ-211

Любой контактор или магнитный пускатель, в т.ч. ПМЕ211, следует использовать, исходя из тех характеристик, на которые он рассчитан. К основным из них относятся управляющее напряжение и ток. На этом однако требования не заканчиваются.

Условия работы магнитного пускателя должны удовлетворять требованиям «Правил технической эксплуатации электроустановок потребителем». Регламентируется даже высота над уровнем моря. В штатном режиме она не должна превышать 2 000 м. При высотах от 2 до 4,3 км рабочий ток должен быть ограничен на 10 %. При этом магнитный пускатель ПМЕ211 крепится на вертикальной поверхности с максимальным отклонением от этого положения не более 90°. Его контактные разъёмы должны быть чистыми и иметь характерный металлический блеск.

В момент срабатывания магнитного пускателя по всему его объёму проходит механический импульс. Вызвано это «ударом» его контактов и половин магнитопровода. Поэтому такое устройство подвержено воздействию вибрации. По этой причине к магнитному пускателю желательно подключать гибкие монтажные провода в мягкой изоляции. Жёсткие монолитные сравнительно быстро отламываются. Осложняет ситуацию и то, что место такого обрыва, как правило, скрыто под изоляцией и не просматривается визуально.

Схема подключения реверсивного пускателя

Принцип реверсивной схемы подключения аналогичен нереверсивной, кроме того что добавились еще один пускатель КМ2 и кнопка Пуск2.

Рассмотрим подробнее эту схему.

При включении автомата QF и нажатии кнопки Пуск1 напряжение подается на катушку КМ1, силовые контакты пускателя КМ1 замыкаются, двигатель включается. Также как и в случае нереверсивной схемы кнопка Пуск шунтируется нормально разомкнутым блок контактом КМ1. Блокировка пускателя КМ2 осущестляется нормально замкнутым контактом КМ1. При срабатывании пускателя КМ1 он размыкается.

Для реверса электродвигатель сначала отключается нажатием кнопки Стоп, которая размыкается и питание на катушку пускателя прекращается.

Для запуска двигателя в обратном направлении нажимаем кнопку Пуск2, напряжение подается на катушку КМ2, силовые контакты пускателя КМ2 замыкаются, двигатель включается. Шунтирование кнопки Пуск2 осуществляется блок контактом КМ2, а блокировка пускателя КМ1 — размыканием нормально замкнутого контакта КМ2.

Кроме электрической блокировки часто применяют также механическую блокировку, которая не дает срабатывать одному из контакторов, пока включен другой.

Схема подключения магнитного пускателя на 220 В аналогична схеме на 380 В.
