Прибор для проверки заземления

Проверка заземления.

Защитное заземление является одним из основных видов защиты от поражения электрическим током при косвенном прикосновении. Под косвенным прикосновением подразумевается касание открытой токопроводящей части электроустановки, которая не должна быть под напряжением в нормальном режиме работы. Например, появилось напряжение на металлическом корпусе бытового электроприбора из-за повреждения изоляции. Исправное состояние системы заземления поможет избежать многих неприятностей, а, возможно, и спасет чью-то жизнь. На данной странице вы сможете найти наиболее полную информацию о том, как проводится проверка системы заземления на объекте.

Что это такое

Сопротивление заземления представляет собой физический показатель величины противодействия грунта растеканию пагубного электрического тока. Избыточное напряжение уходит в грунт через специальные стержни, соединенные по особой схеме. Проверку проводят в омах.

Обратите внимание! Идеальным показателем является минимальное значение, то есть чем он ниже, тем больше электрического тока защитный контур сможет пропустить через себя.

Однако достичь идеальных величин практически невозможно. Нулевой показатель гарантирует полное поглощение грунтом избытка электронов. Но поскольку добиться в реальности благоприятных условий практически не представляется возможным, то разработаны специальные нормы для разных видов зданий.

Замер сопротивления

Номинальные величины получены расчетным и опытным путем, поэтому считаются оптимальными для создания защитного контура от излишков напряжения. Для бытовой электросети с вольтажом 220В и 380В сопротивление заземляющей периферии не может превышать 30 Ом. В противном случае, это чревато воспламенением проводки, выводом из строя домашнего оборудования и поражением окружающих электрическим током. Если в помещениях используется силовые установки, например, электронагреватели или сервоприводы, то значение не должно быть больше 10 Ом.

В чём суть работы заземления?

Принцип действия защитного заземления основывается на главном качестве электрического тока – протекать по проводникам, которые обладают наименьшим сопротивлением. На сопротивление человеческого тела оказывают влияние многие факторы, но в среднем оно приравнивается к 1000 Ом.

Согласно Правилам устройства электроустановок (ПУЭ) контур заземления должен иметь сопротивление гораздо меньшее (допускается не более 4 Ом).

А теперь смотрите, в чём заключается принцип действия защитного заземления. Если какой-то электрический прибор неисправен, то есть произошёл пробой изоляции и на его корпусе появился потенциал, и кто-то прикоснулся к нему, то ток с поверхности прибора будет уходить в землю через человека, путь будет выглядеть как «рука-тело-нога». Это смертельная опасность, величина тока 100 мА вызывает необратимые процессы.

Защитное заземление сводит этот риск до минимума. Современные электроприборы имеют внутреннее соединение заземляющего контакта штепсельной вилки с корпусом. Когда прибор посредством вилки включён в розетку и в результате повреждения на его корпусе появляется потенциал, то он уйдёт в землю по заземляющему проводнику с низким сопротивлением. То есть ток не пойдёт через человека с сопротивлением 1000 Ом, а побежит через проводник, у которого эта величина намного меньше.

Читать еще:  Клещи для измерения постоянного тока

Вот почему важным этапом в обустройстве электрического хозяйства в наших жилых домах является измерение сопротивления заземления. Нам нужна 100 % уверенность, что эта величина ниже наших человеческих 1000 Ом.

И запомните, что это процедура не разового характера, измеряться сопротивление должно периодически, а сам контур надо постоянно поддерживать в исправном состоянии.

Как измерить заземление в частном доме?

Техника измерения заземления в домах несколько отличается от проведения этой процедуры в квартире. Первым вашим шагом будет проверка целостности всех металлосвязей и грунта. Как это сделать, описано выше в статье. Чтобы измерить заземление, вам нужно будет приобрести тестер, индикатор, отвёртку и изолированный провод. Одну из розеток необходимо отсоединить от напряжения через автоматический выключатель или УЗО.

Перед проведением манипуляций с розеткой следует ещё раз проверить напряжение. Оно должно быть нулевым. Как только вы в этом убедитесь, можно раскручивать корпус розетки. Вы должны убедиться в том, что контакт заземления идёт к соответствующему проводу в стене. Если это так, то можете собрать розетку назад и измерить заземление проводника мультиметром. Если контакт заземления, идущий от розетки, не соединён с проводом, необходимо это исправить, а затем продолжить процедуру. В третьем случае вы можете увидеть, что перемычка розетки переводится на сопротивление. Это означает, что у вас применяется в доме зануление и нужно модернизировать сеть.

В первых двух случаях всё хорошо. Остаётся только собрать розетку, убедиться, что отсутствует ток на металлическом контакте. После этого можно измерить заземление. С помощью индикатора нужно найти фазу. Туда следует поместить свободный конец кабеля, а другой на заземляющий контакт. Если индикатор заработал, то заземляющий контур работает правильно.

Типовая схема включения прибора

Работает принцип одновременного использования вольтметра-амперметра на испытуемом участке грунта. Есть три величины: сопротивление, напряжение, сила тока. Параметры вычисляются по закону Ома. Нам известно первоначальное напряжение, а прибор поддерживает силу тока. Зная падение напряжения между тестируемыми стержнями, мы с высокой точностью можем вычислить сопротивление контура заземления.

Погрешность есть, но она несущественна в сравнении с измеряемыми величинами. Сопротивление контакта тестового электрода с грунтом вообще принимается за нулевое, при условии, что стержень чистый и не покрыт коррозией.

Большинство современных приборов сразу выдают готовые параметры защитного заземления, а в старых (при этом не менее надежных и точных) конструкциях — надо будет выполнить простую операцию деления. В соответствии с законом Ома.

Проверка заземления мегаомметром проходит по тому же принципу, только погрешность измерения будет выше. Все-таки земля не является проводником электричества в привычном смысле.

Для чего нужен замер сопротивления заземления?

Если не вдаваться в подробности, то контур защитного заземления предназначается для обеспечения безопасности объекта, в котором располагается электрическая установка. Он принимает на себя избыточный потенциал, накопленный в системе, и отводит его в грунт, обеспечивая свободное растекание без влияния на человека или окружающие предметы.

Читать еще:  Натриевые лампы высокого давления

Однако при длительной эксплуатации объекта контур заземления может потерять свои прежние свойства – в нем существенно увеличится сопротивление, которое помешает нормальному растеканию тока. Кроме того, сопротивление может быть повышено, если при формировании установки были допущены достаточно серьезные ошибки. Соответственно, замер сопротивления заземления дает понять, насколько безопасным будет продолжение эксплуатации системы или первый ее запуск.

Периодичность

Согласно норм ПТЭЭП и ПУЭ, испытания металлосвязи проводится по графику, определенному техническим отделом объекта. Как правило, в этом случае руководствуются табл. 37 п. 3.1 ПТЭЭП, где установлена следующая периодичность измерения металлосвязи:

  • В помещениях и объектах, относящихся к повышенной категории опасности, замеры переходных сопротивлений в заземляющих цепях должны проводиться ежегодно, при других обстоятельствах — не реже одного раза на протяжении трех лет.
  • Для лифтового и подъемного оборудования – 1 год.
  • Стационарным электроплитам – 1 год.

Как правило, проверка металлосвязи производится совместно с другими видами электроизмерений (сопротивления изоляции, проверка целостности электропроводки и т.д.).

Помимо этого, обязательные измерения металлосвязи проводятся в следующих случаях:

  1. Если производился ремонт или переоснащение электрооборудования.
  2. При испытаниях новых электроустановок.
  3. После проведения монтажных работ.

Приборы для измерения сопротивление заземления Fluke

Токоизмерительные клещи

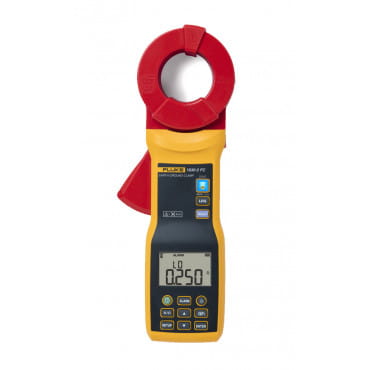

Fluke 1630-2 FC

Измерение сопротивления заземляющего контура для коммерческих, промышленных и коммунальных приложений Используемый в Fluke 1630 способ измерения сопротивления заземления с помощью токоизмерительных клещей упрощает тес.

Токоизмерительные клещи

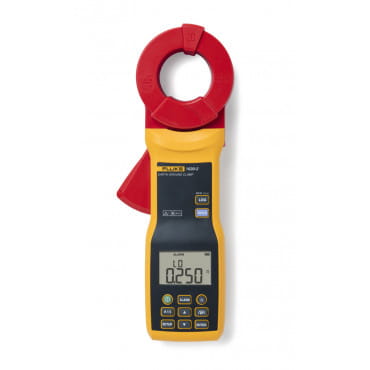

Fluke 1630-2

Измерение сопротивления заземляющего контура для коммерческих, промышленных и коммунальных приложений Используемый в Fluke 1630 способ измерения сопротивления заземления с помощью токоизмерительных клещей упрощает тес.

Цифровой мегаомметр
Fluke 1623 II

Измеритель сопротивления заземления Fluke 1623-2 GEO позволяет хранить данные и загружать файлы через разъем USB. Аксессуары мирового класса упрощают и ускоряют тестирование. 3- и 4-полюсное падение напряжения, пе.

Цифровой мегаомметр
Fluke 1623 II Kit

Измеритель сопротивления заземления Fluke 1623-2 GEO позволяет хранить данные и загружать файлы через разъем USB. Аксессуары мирового класса упрощают и ускоряют тестирование. 3- и 4-полюсное падение напряжения, пе.

Цифровой мегаомметр
Fluke 1625 II

Измеритель сопротивления заземления Fluke 1623-2 GEO позволяет хранить данные и загружать файлы через разъем USB. Аксессуары мирового класса упрощают и ускоряют тестирование. 3- и 4-полюсное падение напряжения, пе.

Цифровой мегаомметр
Fluke 1625 II Kit

Измеритель сопротивления заземления Fluke 1625-2 GEO позволяет хранить данные и загружать файлы через разъем USB. Аксессуары мирового класса упрощают и ускоряют тестирование. 3- и 4-полюсное падение напряжения, пе.

Комплект
Fluke 1630-2 FC/Pack30

Измерение сопротивления заземляющего контура для коммерческих, промышленных и коммунальных приложений Используемый в Fluke 1630 способ измерения сопротивления заземления с помощью токоизмерительных клещей упрощает тес.

Читать еще:  Уравнивание потенциалов доходчиво

Токоизмерительные клещи

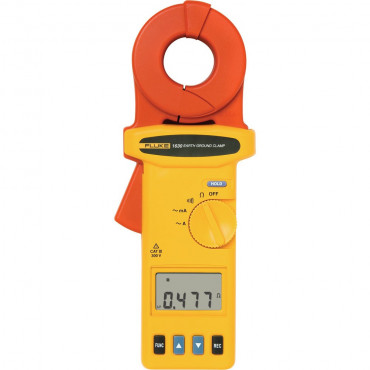

Fluke 1630

Измерение сопротивления заземляющего контура для коммерческих, промышленных и коммунальных приложений Используемый в Fluke 1630 способ измерения сопротивления заземления с помощью токоизмерительных клещей упрощает тес.

Цифровой мегаомметр
Fluke 1621

Портативный тестер сопротивления заземления для мобильного применения Fluke 1621 предназначен для измерения сопротивления заземления и отличается простотой применения. В области измерения сопротивления заземления Fluk.

Это поможет Вам выбрать!

Одним из обязательных мероприятий по проверке и обслуживанию систем заземления является измерение сопротивления отдельных заземлителей и всего контура в целом. Кроме того, при разработке и монтаже новых систем заземления в обязательном порядке производятся измерения удельного (геологического) сопротивления грунта в месте установки (заглубления) заземлителей. Для решения этих задач традиционно используют измеритель сопротивления заземления.

Приборы такого типа применяют не только при проверках заземления электрических агрегатов и систем, но и при обслуживании молниезащитных устройств.

Какие бывают измерители сопротивления заземления?

Функциональность и измерительные возможности различных моделей тестеров заземления зависят в первую очередь от используемого метода измерений.

Измерение сопротивления заземления может производиться классическим методом (трехполюсным прибором), основанным на использовании теста падения напряжения на проверяемом заземлителе, зонде и вспомогательном электроде-заземлителе, и безэлектродным методом, с использованием для измерений токовых клещей (трансформаторов).

Как правило, современные измерители сопротивления заземления являются многофункциональными устройствами. Даже простые модели, использующие классический трехполюсный метод измерений, могут также измерять сопротивление двухполюсным методом, работая как мегаомметр цифровой. Тестеры заземления, использующие при работе безэлектродный метод, могут применяться как обычные токовые клещи для определения силы переменного тока (например, для измерения токов утечки).

Наибольшей функциональностью обладают модели, которые могут использовать несколько методов измерений. С их помощью можно измерять сопротивление грунта четырехполюсным методом, контролировать сопротивление в соединительных шинах, которыми подключается электроустановка к системе заземления, проверять целостность цепей, учитывать воздействие частотных помех и т.д.

Как выбрать измеритель сопротивления заземления?

Покупая измеритель сопротивления заземления, следует в первую очередь обращать внимание на функциональность выбираемой модели, и исходить из сложности задач, которые предстоит решать с помощью данного прибора.

Не смысла переплачивать за функции, которые не будут востребованы, если вам необходим тестер заземления только для выполнения периодических проверок заземлителей.

Для оперативных измерений, когда необходимо быстро проверить исправность заземления, лучше всего использовать тестер-клещи для безэлектродных замеров. Благодаря тому, что систему заземления не требуется отключать от подсоединенного к ней электроагрегата, вы сможете выполнять большой объем работ за короткие сроки.

Если измеритель сопротивления заземления предстоит использовать для установки новых систем заземления и электрооборудования, то для таких целей лучше всего купить многофункциональную модель, которая сможет заменить собой одновременно несколько электроизмерительных приборов, и обеспечит высокую точность результатов измерений.
