Переключатель сеть генератор

Подключение домашнего генератора с помощью перекидного рубильника АВВ

Одни из самых распространенных и используемых средств коммутации — перекидные рубильники. Они участвуют в создании многих электрических систем. По своей сути и конструкции — это выключатель, отличающийся от простого рубильника дополнительными контактами, которые позволяют переключать с одного оборудования на другое, а не только включать/выключать.

Перекидной рубильник

Это бывает особенно важно, когда приходится коммутировать цепи под высоким напряжением, например линии электропередач. В этом случае нельзя допустить ошибку и использовать обычные выключатели, которые оператор может перепутать. A рубильник, в любом случае, подключит только одну из линий, и не допустит аварии.

Когда нужно не только переключить линии, но и отключить совсем, то можно применить трехпозиционное устройство с промежуточным положением. Если говорить о домашнем использовании, то можно взять рубильник перекидного типа для работы в таких трех фиксациях:

  • домашняя электрическая сеть;
  • отключение;
  • питание нагрузки от генератора.

Трехпозиционный перекидной рубильник

Чтобы понять принцип работы, достаточно представить конструкцию перекидного переключателя (фото). Вертикальное положение ручки — это средний контакт — выключение. Боковое положение I или II задействует только левую или только правую группу контактов. Каждая из групп подключена соответственно к генератору и питающей сети дома.

Что такое перекидной переключатель

Назначение перекидного переключателя – передача напряжения между двумя линиями или соединение нескольких сетей. Используя рубильник, можно исключить токовые утечки при авариях и быстро переключиться на целую линию. Переключение прибора производится при помощи рычага на лицевой панели, который приводится в 1-2 положения.

Оборудование устанавливается в щитовой комнате или возле щитка ввода.

Специфика устройства

Рубильник перекидного типа схож с двухпозиционным выключателем по принципу работы, но отличается повышенной мощностью и плавным ножевым приводом. Второе различие – процесс переключения с разрывом линии и работа в трех положениях:

  • квартирная/домашняя сеть;
  • выключение;
  • запитка от генератора.

Двухполюсные рубильники

Именно рубильник перекидной на два направления устанавливают в многоэтажных домах. Его можно эксплуатировать для обслуживания агрегатов, подключенных как к однофазным, так и двухфазным системам. Средние показатели отрицательного сопротивления находятся на уровне 60 Ом.

Выходное напряжение может быть неодинаковым, определяется модификацией устройства. Часто используются приборы из серии РР20 с открытыми конденсаторами. При их подключении не обойтись без блоков питания с рабочим напряжением 300 В.

Посредством розетки

Для подключения генератора к электросети дома посредством розетки понадобится тщательно изучить особенности использования данного способа. Вопреки своей простоте и удобству подключения такой способ обладает множеством негативных моментов, проявляющихся в следующем:

  • потребность беспрестанно смотреть за тем, чтобы вводной автоматический выключатель был отключен;
  • необходимость в покупке специализированной 4-полюсной розетки, предназначенной для больших токов;
  • лимит по подключаемой к агрегату нагрузке.

Метод подключения посредством розетки считается наихудшим из числа всех допустимых.

Для того чтобы подключить генератор к сети, необходимо рассчитать допустимую нагрузку.

При этом важно учитывать не только номинальную мощность, но и пусковой бросок тока, а также возможное повышение потребляемой энергии во время работы устройства.

Поэтому реальная нагрузка может быть больше указанной на электроприборе номинальной мощности.

Упрощенно необходимую мощность можно рассчитать, умножив номинальную мощность электроприбора на приведенный ниже коэффициент:

  1. Для ламп накаливания и обогревателей можно принять коэффициент, равный единице;
  2. Для бытовой техники (телевизор, холодильник, люминесцентные лампы) коэффициент будет лежать в пределах от 1,2 до 1,5;
  3. Ручной электроинструмент (дрель, УШМ, электролобзик, фреза) — коэффициент будет лежать в пределах от 1,5 до 2;
  4. Мощное оборудование (насосы, сварочные трансформаторы, станки, мощные электромоторы без системы плавного пуска) — 3.

Подключение к электросети

Важно помнить главное правило: «К электросети нельзя одновременно подключать более одного источника электроэнергии». Несоблюдение данного правила гарантирует поломку.

Подключение генератора в качестве единственного источника электроэнергии

На природе или даче, где нет других источников электроэнергии, кроме генератора, подключение выполняется через встроенные в корпус розетки. Максимальный ток однофазных розеток лежит в пределах 16–20 А, трехфазных — 40–50 А. Необходимо использовать как специальные, так и обычные удлинители, в зависимости от типа выходной розетки.

Как подключить самостоятельно

Необходимо использовать электрический кабель (удлинитель), способный выдержать нагрузку, создаваемую потребителями.

Поскольку аппарат может переноситься с места на место, для монтажа лучше использовать медный гибкий кабель с двойной изоляцией.

Важно! Практически все устройства нуждаются в дополнительной защите от попадания воды или снега, поэтому их нужно устанавливать под навесом или в помещении.

Расчет сечения соединительного кабеля:

Необходимое сечение кабеля можно рассчитать, исходя из максимальной мощности. В предыдущем примере мы брали максимальную мощность, равную 3,45 кВт. Определим необходимое сечение медного кабеля:

  • без учета особенности нагрузки, по закону Ома рассчитываем максимальный выходной ток: I = P/U = 3450/220 = 15,7 А;
  • для открытой медной электрической проводки оптимальная плотность тока составляет 5–10 А на сечение в 1 мм2 медного проводника;
  • оптимальное сечение провода получаем, поделив максимальный протекающий ток на допустимую плотность тока: S = 15,7/5 = 3,14 мм2 и S = 15,7/10 = 1,57 мм2;
  • выбираем стандартный электрический кабель, сечение жил в котором должно быть больше 1,57 мм2, но при этом не сильно превышать 3,14 мм2;
  • для подключения идеально подходит медный кабель с сечением жил 3 мм2.

Сечение жил в 4 мм2 будет иметь повышенный запас и оправдано только при необходимости передачи эклектической энергии, выработанной аппаратом, на расстояние свыше 25 м (повышение сечения проводов используется для минимизации потерь в линии связи).

Читать еще:  Петля фаза нуль методика измерения

Сечение жил в 2,5 мм2 можно использовать при незначительном удалении от места подключения (не более 10–15 м). Во время продолжительной работы, осуществляемой на максимальной мощности, желательно контролировать температуру кабеля.

Важно! Нужно использовать вилки, розетки, переключатели, рассчитанные на работу как минимум с максимальным выходным током (в нашем примере — 16 А).

Используемая «вилка» удлинителя может отличаться по форме контактов от стандартно используемых в вашем регионе. Для подключения нагрузки к данной розетке необходимо использовать переходник или специализированную вилку.

В однофазной сети с генератора выводится три провода — L (фаза), N (нулевой) и Ре (заземляющий), который может также обозначаться значком заземления. Важно правильно подключить заземляющий провод. Если вы не уверены, какой провод заземляющий, проверьте генератор специальным прибором — мультиметром.

Для этого необходимо:

  • выключить аппарат;
  • включить мультиметр в режиме омметра;
  • прижать один щуп к металлической части корпуса (выбрать не покрытый краской участок);
  • вторым щупом последовательно прикоснуться к каждой отдельной клемме розетки;
  • клемма, в которой мультиметр покажет сопротивление цепи, близкое к нолю Ом, и будет являться заземляющей, оставшиеся две — L и N.

Выполняя монтажные работы, необходимо помнить, что электрогенераторы, снабжённые синхронным двигателем, чувствительны к возникновению короткого замыкания в нагрузке.

Помните! Касаться оголенных проводов под напряжением опасно для здоровья и жизни.

Подключение генератора в качестве резервного источника электроэнергии

В том случае, если он используется как резервный источник электроэнергии, и он подключается к уже имеющейся электросети, многие используют переходник «вилка-вилка»: одну вилку включают в домашнюю розетку, вторую — в розетку, что категорически запрещено делать. Чем это чревато? При появлении электричества в основной сети есть большая вероятность выхода из строя электроники или самого прибора.

Часто в спешке допускаются ошибки, ведущие за собой необратимую поломку, например: подключение внешнего электропитания напрямую к работающему источнику энергии или через переходник к отключенному генератору.

Для того чтобы избежать данных проблем, подключение к домашней электросети должно производиться через специальный перекидной рубильник или пакетный переключатель с нулевым состоянием.

Для домашней электропроводки подойдут пакетные переключатели с подходящей диаграммой работы.

Подключение к ним производится посредством винтового или прижимного клеммного соединения. Мощность пакетного переключателя должна соответствовать максимальному току нагрузки с запасом в 50%.

Внимание! Производителями не рекомендуется выполнять переключения под нагрузкой.

Особое внимание необходимо уделить заземлению (если оно используется во внутренней электропроводке, так как старый стандарт его использование не предусматривал).

Примечание: если внутренняя разводка двухпроводная и не предусматривает наличие заземления, это не значит, что сам аппарат не нужно заземлять!

Во время работы без заземления на корпусе может «наводиться» довольно высокий потенциал, опасный для жизни человека и электроники.

Последовательность включения с использованием пакетного переключателя будет следующей:

  1. Отключить вводной автоматический выключатель;
  2. Переключить пакетный переключатель с общей сети на сеть оборудования;
  3. Отключить автоматические выключатели нагрузки;
  4. Подключить к розетке кабель от переключателя;
  5. Запустить агрегат;
  6. Дать ему прогреться;
  7. Подать питание на переключатель;
  8. Включить автоматические выключатели нагрузки.

При появлении сетевого электропитания отключение от электросети выполнить в обратной последовательности.

Автоматические системы ввода в работу (АВР)

Приобретение готовых систем АВР, выполняющих подключение электрогенератора к электрической сети, или их самостоятельное изготовление для большинства бытовых моделей является нецелесообразной тратой денег, поскольку включение даже со встроенным электрическим стартером производится под контролем человека.

Это связано с необходимостью ручного управления дроссельной заслонкой (подачей воздуха на ДВС) при запуске холодного двигателя и его последующим нагревом. Полностью автоматические системы резервирования электроснабжения могут получиться только при работе с мощными устройствами, снабженными микропроцессорными системами управления.

Как подключить бензогенератор

Использование генератора электроэнергии в доме может производиться 2 путями: через подключение электроприборов непосредственно в розетку агрегата через удлинитель и через интеграцию генератора в общую электросеть помещения. Если первый способ годится для нечастого и кратковременного пользования (например, на даче или на природе), то второй способ используется при длительных перебоях с электричеством или при его полном отсутствии на объекте. В этой статье речь пойдет о генераторах как об основном или резервном источнике электропитания в загородном доме или в любом другом здании (в магазине, цехе, на производственных объектах) и об их правильном подключении.

Перед тем, как подключать электростанцию к домовой сети, нужно решить несколько задач:

  1. Понять, насколько необходимо резервное питание. Оценить, насколько критично будет отключение электричества или требуется постоянное питание (например, если в доме запущен сервер или просто дорогая техника)
  2. Определить место для агрегата с учетом безопасной эксплуатации и близкого расстояния к точке подсоединения.
  3. Просчитать необходимую мощность для всех электроприборов в доме, которые могут использоваться. Также необходимо учесть возможные потери на линии и оставить небольшой запас мощности (20–30%).
  4. Определиться с выбором использования автоматики или ручного управления.

Использование автоматических систем управления и защиты выйдет дороже за счет себестоимости и необходимости дополнительных мер защиты проводки от сильных скачков напряжения при переключении с общей сети на генератор и наоборот. Более щадящей мерой будет использование ручного управления, когда вы самостоятельно производите переключение.

Читать еще:  Однофазный двигатель с конденсатором

При подключении генератора производится работа с 3 сетями:

  1. общая сеть, через которую дом получает электричество;
  2. внутренняя сеть дома;
  3. проводка генератора.

Почему нельзя подключать генератор через розетку

Подключение через разъем – достаточно простая процедура, однако не стоит отдавать ей предпочтение при подсоединении генератора к общедомовой электросети, так как это влечет множество проблем:

  • Возможность перегрузки в точке подсоединения – так как вся нагрузка полностью ложится только на одну розетку, это чревато быстрым перегревом, оплавкой и даже ее возгоранием.
  • Отсутствие в электролинии отдельного автомата, который отвечал бы за безопасность и аварийное отключение при возникновении опасных ситуаций.
  • Невнимательность человека – при включении агрегата иногда забывают отключить автомат ввода. Это влечет за собой перегрузку и активацию блока защиты
  • Возможность поломки генератора при пуске электротока по линии и его попадании на контакты работающего агрегата. В этом случае может потребоваться серьезный ремонт или полная замена электростанции.

Способы подключения генератора к сети

Существует 3 способа правильного подключения электростанции к домовой сети.

Перекидной (реверсивный) рубильник (ручное управление)

Это прибор, который будет отвечать за безопасное подключение. Преимущества такого типа управления:

  • Простота конструкции – рубильник оснащен 3 режимами – 1-0-2. 1 — питание от общей сети, 0 — замыкание всех контактов, 2 — питание от генератора.
  • Простота подсоединения – к верхней части рубильника с левой стороны подключается общая сеть, с правой – генератор. Снизу провода-перемычки формируют ввод в общедомовую линию. Для безопасности системы рекомендуется добавить автоматы к каждой линии. Они обеспечивают отключение системы при перегрузках и других критичных ситуациях.
  • Доступная цена – рубильники такого типа стоят в пределах 500 р.

Запуск генератора с перекидным рубильником:

  1. отключение автомата ввода,
  2. рубильник устанавливается в положение 2,
  3. отключение автомата нагрузки,
  4. запуск генератора (прогрев агрегата перед полноценной работой выполняется в течение 4 минут),
  5. на рубильник подается ток,
  6. включение автомата нагрузки.

Заземление генератора в этом случае обязательно. Для этих целей в землю вколачивают металлический прут длиной от 2 м и соединяют его через медный провод к соответствующей клемме на генераторе.

Данный вариант также применяется для подключения к трехфазной сети однофазного генератора. На схеме ниже показано, как правильно произвести подсоединение агрегата к электролинии.

Полуавтоматический блок АВР (автоматики ввода резерва) на контакторах

В данном случае используется самый простой вариант блока АВР с приоритетом на магистральную сеть.

Для общей системы вам потребуется:

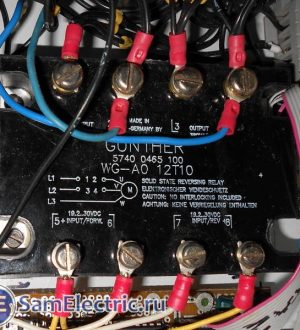

Автоматы АВР на полупроводниках (2 шт.), которые соединяются между собой;

Кабель сечением не меньше 4 мм 2 . Длина кабеля определяется удаленностью конструкции от генератора;

Автоматы, отключающие линии;

Металлический ящик – размеры зависят от габаритов устанавливаемого электрооборудования и места монтажа.

В ящике собираются все элементы системы: устанавливаются автоматы, к ним подключаются блоки АВР, после выполняется проверка правильности подключения.

  • Подсоединение элементов цепи наглядно показано на схеме:
  • 3. Заземление генератора.

    При отсутствии электропитания в общей сети запускается генератор и автоматически произойдет переключение линии благодаря замыканию контактора.

    При появлении тока в общей сети переключение с генератора на централизованное электроснабжение произойдет автоматически. При этом вам следует лишь заглушить генератор ради экономии топлива.

    Для удобства управления и защиты системы можно дополнительно установить реле, которое будет выключать агрегат при активации общей сети, и включать его с задержкой в 4 минуты, чтобы генератор успел прогреться.

    Блок автоматического управления

    Такой тип подключения считается самым лучшим на сегодняшний день. Подробная схема подключения показана на картинке ниже.

    Для этого типа подключения необходимо подобрать генератор с автозапуском для построения полностью автоматизированной системы. А чтобы избежать проблем с частым доливом топлива, можно дополнительно приобрести бензобак большого объема.

    Принцип работы системы:

    При прекращении подачи тока в общей сети блок быстро реагирует на изменения и запускает сигнал АВР, который, в свою очередь, активизирует генератор. После запуска агрегату дается 4 минуты для прогрева, после этого электричество поступает в общедомовую сеть.

    После возобновления подачи тока от общей магистрали генератор автоматически выключается.

    Основные правила использования генератора в доме

    Соблюдение этих правил позволит избежать опасных ситуаций и выхода из строя оборудования.

    Перед тем как подключить бензиновый генератор к сети, обеспечьте хорошую вентиляцию в помещении, где он будет установлен. Особенно это касается моделей с воздушным охлаждением.

    Помещение должно быть отапливаемым и защищенным от сырости и влаги.

    Не размещайте агрегат вблизи отопительных приборов и других источников тепла, в том числе прямых солнечных лучей.

    Перед дозаправкой генератор следует выключить.

    Если вы разлили топливо вблизи электростанции, тщательно вытрите его.

    После соединения контактов не должно оставаться никаких оголенных проводов.

    При установке обязательно заземляйте агрегат.

    Во время работы генератора соблюдайте технику безопасности: не подходите к агрегату в одежде со свободно висящими краями, с распущенными волосами, так как вентилятор может затянуть их внутрь.

  • Перед каждым включением генератора необходимо обязательно проверять исправность всех механизмов и узлов системы, а при обнаружении неисправности своевременно ремонтировать или заменять отработавшие элементы.
  • Видео по подключению генератора

    Выкладываю видео, в котором коллега подробно рассказывает, как подключать генератор к дому Рекомендую!

    Напоследок скажу, что производитель обычно перестраховывается, или просто не хочет лезть в чужую сферу. Поэтому во всех инструкциях к подобным генераторам пишется, что они предназначены только для питания переносных нагрузок. Например, болгарки и перфоратора в чистом поле. Но не для питания дома и квартиры.

    Читать еще:  Распределительный щиток в квартире

    Как всегда, жду вашего мнения в комментариях!

    Хорошая статья!
    Неужели картошка окупает расходы на питание весов? 🙂

    В целях безопасности используется перекидной рубильник, а схема остается без изменений.

    Виктор, новых успехов в Новом Году!

    Генератор в своём хозяйстве – хорошая и нужная вещь! Ваше решение наверняка вызовет интерес читателей, имеющих проблемы в части перебоев с эл.энергией в своём доме.
    Хотелось бы увидеть общую принципиальную схему электропитания вашего дома и ваше схемное решение включения генератора со всеми автоматами.

    Спасибо всем за внимание к статье, буду стараться ответить на вопросы.

    Схему нарисую, вышлю, если не поздно!

    “Последовательность включения генератора
    Главный секрет безопасности — в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)”

    А не было ли желания чисто физически/схемно решить “простые правила включения генератора” и исключить тем самым человеческий фактор (жену) – называется “Защита от дурака”?

    Ну я сказал ей чтобы без меня туда не лезла, и если меня нет, звонила мне.
    Думал поставить переключатель, но цена его – больше 1000 руб поэтому остановился на автоматах.

    Мне то ваши проблемы понятны, в отличии о т Alex S, по возможности всё равно нужно поставить переключатель (не зря же примеры писал).

    “Ну я сказал ей чтобы без меня туда не лезла, и если меня нет, звонила мне.”
    Я то-же так думал.

    В 70-х годах я имел дело (не с генератором) с мотопомпой якобы пожарного назначения. Это агрегат – водяной насос с забором ок. 50 мм диаметра с бензоприводом отечественного производства. Завести её (помпу) пытались все сотрудники нашего НИИ, включая КТН, шоферов и механиков, но удавалось это далеко не каждому, даже в летнее время.

    Надеюсь, ваш генератор заводится с одной попытки?

    Цитата: “Главный секрет безопасности — в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)”
    Хорошая “защита от дурака”, особенно удобно (читать) когда свет отключат в тёмное время суток, спасибо рассмешил! Ну а серьёзно, “защиту от дурака” нужно ставить обязательно.
    Приведу несколько примеров из практики. На заводе электрик отключил рубильник питания крана и повесил предупреждающий знак, залез на троллеи что-то подтянут, пришёл сменщик, (подумал забыли, как объяснял потом) снял знак и включил рубильник, в итоге электрик на троллеях сгорел.
    “жена будет включать”, женщины вообще не предсказуемы. Дома одно устройство (не генератор) нужно было включать в розетку с соблюдением фазировки. Сделал самое простейшее, взял жесткий провод, чтобы нельзя было перевернуть вилку (я с большим усилием мог это сделать), промаркировал фазу/нуль, проинструктировал жену и все равно она как-то умудрилась вывернут провод и сунуть в розетку и коротнуть (сказала что не смогла вставить в правильном положении). Ладно обошлось без последствий, пришлось ставить пускатель! А в данном случае полно причин забыть включить/выключить автомат (в спешке, в темноте, по пьянке и т.д.), даже супер-пупер спецы делают ошибки, а тут женщина (а если блондинка!?)
    Попугал, теперь как я сделал в подобном случае у друга. Попросил сделать как проще, ну я АВР делать не стал, а сделал РВР 🙂 . Схема аналогичная (индикация сетевого напряжения, автоматы и пр.), но вместо автомата (№1 у автора) я поставил двухполюсной переключатель, потребители подключаются или к сети или генератору, при этом никогда не забудешь переключить (иначе будешь без света). Единственное (при отключенной сети) нужно поглядывать на индикатор, но выйти из положения можно дополнительной установкой звукового сигнала. В таких случаях я ставлю “пиликалки” из муз-открыток, зажигалок и т.д. К слову, на эл.термометр отопления поставил маленькую муз.ёлочку из оргстекла, при превышении заданной температуры, проиграв 10 секунд продолжает переливаться разными цветами, полезно и красиво.
    з.ы. Похоже автор экстремал, не побоялся работать под напряжением, вводного автомата нет! И ещё, вместо фото (бензобак, воздухофильтр и т.д.) не имеющих отношения к теме, нужно было выложить схему своей конструкции (хотя из описания вроде понятно).
    з.ы.з.ы. Ну я понаписал и в тему и не в тему, целая статья на конкурс 🙂 .

    Великолепно!
    Этот BoB4uk. по-моему, нуждается в мед.помощи.

    Выбор АВР

    Приведенная ниже таблица поможет вам определиться с выбором типа АВР.

    Тип АВРОсобенности устройстваДействие
    Одностороннего действияДве секции. Одна рабочая, а одна резервнаяПодключает резервную линию в случае пропадания напряжения на основной
    Двухстороннего действияСекции равнозначныеМожно подключить любую линию, не зависимо от наличия напряжения
    С восстановлениемКонтролирует наличие напряжения на основном вводе после переключения на резервное питаниеПри появлении напряжения на основной линии переводит схему (с небольшой задержкой) в исходное состояние
    Без восстановленияПереключает секции после пропадания напряжения на основном вводеДля перевода в основной режим требуется вмешательство оператора
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
    ×
    ×
