Что такое контур заземления

Контур заземления

Контур заземления классически представляет собой группу соединенных горизонтальным проводником вертикальных электродов небольшой глубины, смонтированных около объекта на относительно небольшом взаимном расстоянии друг от друга.

В качестве заземляющих электродов в таком заземляющем устройстве традиционно использовали стальной уголок либо арматура длинами 3 метра, которые забивали в грунт с помощью кувалды.

В качестве соединительного проводника использовали стальную полосу 4х40 мм, которая укладывалась в заранее подготовленную канаву глубиной 0,5 — 0,7 метра. Проводник присоединялся к смонтированным заземлителям электро- или газосваркой.

Контур заземления для экономии места обычно «сворачивают» вокруг здания вдоль стен (по периметру). Если взглянуть на этот заземлитель сверху, можно сказать, что электроды смонтированы по контуру здания (отсюда и название).

Таким образом контур заземления — это заземлитель, состоящий из нескольких электродов (группы электродов), соединенных друг с другом и смонтированных вокруг здания по его контуру.

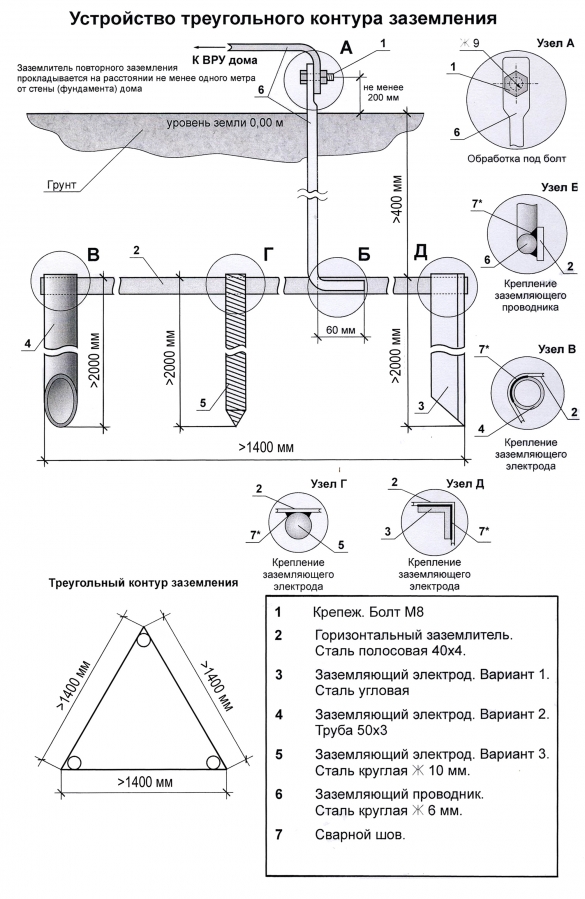

Устройство контура заземления

Как работает заземлитель? Преимущественно элементы в заземляемом контуре используются в виде стальных стержней. Они монтируются в почву грунта и соединяются между собой стальной пластиной либо полосой. Полученное сооружение соединяется кабелем либо аналогичной стальной пластиной.

Глубина залегания металлических стержней напрямую зависит от глубины грунтовых вод. Чем ближе к поверхности будут располагаться грунтовые воды, тем менее глубоко нужно устанавливать стержни.

Основные конструктивные параметры заземленного контура:

  • Столбцы контура заземления, учитывая сопротивление, выполняются различными конфигурациями:
    • трубы;
    • арматуры, имеющую гладкую структуру;
    • двутавры.

Установка стержня в землю происходит, учитывая его форму и мягкости почвы, кроме того, рекомендуемая площадь сечения должна быть не менее 1,5 см2.

  • Стержни размещаются в земле в различных формах, таких как:
    • треугольная схема;
    • в виде прямоугольника;
    • квадратная.

Выбор формы монтажа определяет рабочую площадь заземлителя. Существует разновидность заземлительного контура установленному по периметру здания. Хотя самой распространенной является треугольная схема монтажа. Верхние точки электродов сварены с металлической пластиной.

Заземлители можно установить, используя дополнительные приспособления, но в случае заказа специализированного оборудования, можно получить готовый набор всех элементов конструкции. Зачастую такие наборы содержат, заземлительные электроды, выполненные из меди, имеющие длину 1 – 1,5 м. Профессиональные комплекты отличаются своей низкой финансовой затратностью, надежными инструментами и долговечным сроком службы.

Что нужно заземлять

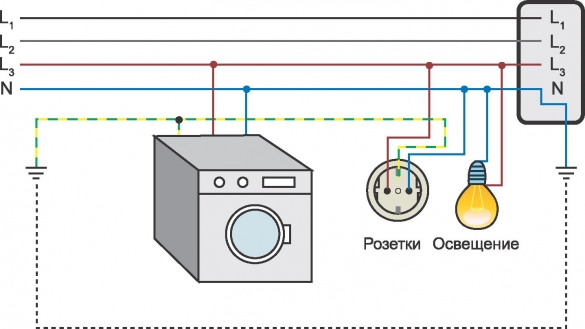

Все, что выше — лишь преамбула, но теперь мы понимаем, зачем заземление. Оно служит для защиты человека при прикосновении к металлическим частям оборудования, находящегося под напряжением.

Пример: сделал Вася систему отопления в доме, поставил батареи, скрутил/сварил нужные трубы, да встроил еще и электрический котел с электротэнами. Включил — все работает, все прекрасно, Вася ходит, трубы щупает, радуется: тепло!

А в один прекрасный момент (какой уж тут «прекрасный»?) его ТЭН вышла из строя, да замкнула фазу на корпус котла. Батареи и трубы теперь под напряжением, ждут не дождутся, когда кто-нибудь или что-нибудь не создаст цепь для протекания тока. И вот жена Васина пол только что в кухне вымыла да вздумала тряпку на батарею повесить, посушить. Пол сырой, ноги босые, тряпка мокрая. Ох и достанется Васе, если жена жива останется, тут-то и усвоит Вася раз и навсегда, для чего заземление да зачем…

Читать еще:  Испытание перчаток диэлектрических

А вот если бы Вася сделал нормальный контур заземления, да котел свой надежно заземлил — ничего бы не было. Говоря простецким языком, ушла бы фаза на землю, ток получился бы огромный, автоматический выключатель не выдержал бы и давно уже отключил бы этот котел. И даже если бы не отключил, то потенциал на батареях да трубах, соединенных с землей, был бы практически нулевой, а жене уж ничего бы не досталось.

Котлы разного рода, даже если греют они не электричеством, а газом. Ведь к ним тоже подводятся провода, питают автоматику. Перетрется где-нибудь от времени фазный провод, или мышь, вечно голодная зараза, изоляцию погрызет — и здрасьте: фаза на корпусе. Станки бытовые разные, инструменты. У обмотки двигателя изоляция нарушилась — опять привет, опять корпус под напряжением. Или насос, к примеру, да мало ли еще чего электрического нагорожено в доме!

А еще нельзя пренебрегать заземлением при использовании бетоносмесителя. Тут уж прямая дорога к беде в случае чего. Работаем с водой, все вокруг сырое, обувь, земля вокруг. Упаси господи!

А возьмем чайник. Чего тут может быть, безвредный такой электроприбор! Корпус пластмассовый, изоляция, как-никак. Но и чайник может оказаться мокрым. Подсунул Вася чайник под кран, налил воды, да неаккуратно налил и на корпус попало. Только у Васи теперь все в ажуре, и третий контакт в евророзетке не пустой висит, а все чин по чину: заземлен. Молодец Вася, все правильно сделал.

Контур заземления внутри объекта

Как правило, это стальная шина, проложенная открытым способом по внутренней поверхности стен, вблизи пола.

В индивидуальных жилых домах монтаж внутреннего контура заземления не проводится. По причине невысокого класса опасности помещения, и небольшого количества электроустановок. Вместо внутреннего контура устанавливается заземляющий щиток, или главная заземляющая шина (ГХШ).

Щиток соединяется либо с внутренним контуром (как на иллюстрации), либо с помощью проводника с внешним контуром заземления. Непосредственно от щитка выполняется разводка проводников защитного заземления по электроустановкам. Часто вместо щитка заземления, может применяться контактная колодка «PE», непосредственно во входном щите квартиры.

Мы подробно рассмотрели, что такое контур заземления, для чего он нужен, и каким он должен быть согласно ПУЭ. Самостоятельная установка не снижает ответственности: от выполнения требований безопасности зависит ваша жизнь, и жизнь домочадцев.

Инструменты и материалы

Для расчета материалов проводятся необходимые измерения, после чего составляется подробная схема контура с привязкой к конкретному зданию.

Читать еще:  Подобрать конденсаторы трехфазного двигателя к однофазной сети

Затем нужно подготовить инструменты. Обязательно понадобится лопата, кувалда, набор гаечных ключей, перфоратор, болгарка с отрезными кругами, сварочный аппарат с электродами, измерительные приборы для замеров тока, напряжения и сопротивления.

Перечень материалов состоит из следующих наименований:

  • Стальные уголки для электродов с полками 50х50 или 60х60 мм, длиной от 2 метров и выше. Технические требования ПУЭ допускают использование вместо них стальных труб в качестве заземлителя, диаметром не ниже 32 мм. Средняя толщина стенок составляет 3-4 мм и более.
  • Материалы для горизонтальных заземлителей в количестве 3 металлических полос. Длина соответствует размеру стороны треугольника, толщина – 4-6 мм, ширина – от 4 до 6 см.
  • Соединительная полоса из нержавеющей стали, соединяющая заземляющий контур с крыльцом здания. Размеры сечения составляют 40х4 или 50х5 мм.
  • Медный токопровод, сечением не менее 6-7 мм 2 .
  • Набор болтов М8, М10.

Технические характеристики проводников выбираются по специальным таблицам. Их размеры должны быть не меньше указанных, все отклонения допускаются только в большую сторону.

Устройство контура заземления

Заземляющий контур — это защитное устройство, состоящее из нескольких металлических электродов, вертикально забитых в грунт на определенную глубину. Они соединены между собой горизонтальным заземлителем, который изготавливается из стальной полосы и с помощью сварки крепится к верхней части электродов. Собранный таким образом контур при помощи специального кабеля или стальной полосы соединяется с внутренней схемой заземления дома, которая выводится на наружную сторону стены здания.

Все металлические элементы внешнего заземления, находящегося в земле, охватывают определенную площадь соприкосновения с грунтом, который позволяет быстро рассредоточить электрический ток по всему контуру, обозначенному электродами.

Принцип действия защитной цепи

Правильно собранные в одну цепь заземляющие элементы защищают человека от внезапного удара током, а бытовые электроприборы — от поломки в случае пробоя напряжения на их корпус.

Это происходит таким образом. Во время короткого замыкания или утечки тока на обшивку прибора, с него снимается напряжение и через проводник отводится в грунт на заземляющее устройство. Поэтому, чтобы схема контура заземления работала четко, она выполняется строго по требованиям ГОСТа, где специально предусмотрены нормативы внешнего сопротивления всей цепи заземления с учетом таких факторов, как:

  1. Вид почвы и его влажность.
  2. Уровень подпочвенных вод.
  3. Количество электродов, их размер и расположение в контурном заземлении.
  4. Глубина погружения электродов.
  5. Материал электродов и линейных заземлителей, соединяющих их между собой, и внутренним заземлением здания.

По геометрической форме вертикальные электроды, в соответствии с нормативами СНиП, должны забиваться в землю на определенную глубину, с одинаковым расстоянием друг от друга, и представлять собой равнобедренный треугольник.

Расчет профиля схемы

Для правильного функционирования системы защиты желательно произвести расчет ее сопротивления. Для этого нужно учитывать следующее:

  1. Количество и параметры заземляющих электродов: длину, контактную площадь соприкосновения с землей и расстояние между собой.
  2. Общую линейную длину горизонтальных заземлителей, соединяющих электроды и внутренний контур в доме.
  3. Удельное сопротивление грунта.
  4. Влажность грунта и его соленость.
  5. Время года (температуру почвы).
Читать еще:  Для чего нужен магнитный пускатель

Но как показывает практический опыт, ни одна расчетная методика полностью не учитывает приведенные факторы, а просто используется типичный образец конструкции ранее спроектированного и уже смонтированного контура.

Например, то, что является заземляющим контуром в частных домах, — это простая одноконтурная схема, собранная из трех вертикальных арматурных стержней, металлических уголков или труб, которые соединяются между собой полосой из стали.

Проведение расчета защитного контура

Сопротивление контура заземления следует проводить, определив несколько значений:

  1. Определить удельное сопротивление почвы на участке.
  2. Выявить влажность грунта.
  3. Уровень солености почвы.
  4. Средней температуры в регионе.
  5. Расстояние от фундамента до контура.
  6. Размеров заземлителей и других деталей устройства.

Методика расчетов «проста» — нужно знать множество физических формул и иметь инженерное образование. Но, как правило, никакая методика выполнения расчетов не может учитывать все значения. Поэтому, проведя монтаж наружного контура заземления и измерив, значение сопротивления защиты – вы увидите, что расчет не совпадает с фактическим результатом.

По этой причине, для обустройства в данном регионе выполняется типовой проект, остается только провести изменения, учитывая удаление устройства от здания. И затем проводят измерение сопротивления контура, вносят изменения до достижения номинального значения сопротивления, не более 4 Ом в жилищном строительстве.

Поэтому, выбрав лучшую схему, соблюдая все размеры и глубину забивания заземлителей, подобрав качественный материал, правильно сделать работу для вашего жилья не составит труда. А рассчитать заземление нужно обязательно для крупных промышленных и торговых зданий.

Применение УЗО и дифавтоматов

Заземляющие системы вполне способны справиться со своей задачей — защитить человека или оборудование. Но, являясь простыми проводниками, они могут повреждаться и переставать выполнять свою функцию.

В качестве дополнительной защиты и подстраховки принято использовать УЗО, или дифавтоматы. УЗО расшифровывается как устройство защитного отключения, а дифавтомат — как дифференциальный автоматический выключатель. По сути, это УЗО и простой автомат в одном корпусе, что заметно снижает занимаемое защитным оборудованием место в распределительном шкафу или щитке.

УЗО реагирует на ток утечки. То есть если оно заметит, что часть электричества уходит на землю, то сразу же сработает, отключив поступление питания, обезопасив всю линию. В зависимости от чувствительности, установленной производителем, срабатывать УЗО может по-разному:

  • Слишком чувствительное и срабатывать будет часто, даже при минимальной утечке, что не всегда удобно.
  • Чересчур грубое УЗО нужно устанавливать лишь когда это целесообразно, так как оно может не сработать в нужный момент.

Исходя из условий использования, составляется проект, согласно которому и нужно подбирать защитные устройства.

УЗО спасёт жизнь человеку, даже если отсутствует заземление — оно мгновенно сработает, если человек дотронется до части прибора, находящейся под напряжением.
