Марки проводов и кабелей

ГОСТ 18690-2012 постановил, что каждое кабельное изделие подлежит знаковой маркировке. Это намного упрощает подбор изделия. Благодаря этому параметру можно определить:

  • из чего состоит провод и число жил. В основном проводники производятся из меди, могут быть одножильные и многожильные;
  • из чего состоит изоляционный слой. В большинстве случаев используется ПВХ материал;
  • также в маркировке указывается площадь сечения проводов, благодаря которой можно определить внутреннее сопротивление.

Как указывается маркировка кабеля

Обратите внимание! В интернете есть множество таблиц, которые помогают разобрать названия проводов. На сегодняшний день существует более 300 обозначений, с помощью которых могут маркироваться российские и импортные провода. Ниже можно прочесть подробную расшифровку самых распространенных изделий.

Общие характеристики и назначение проводов и кабелей.

Электрические провода изготовляют из меди (Cu) и алюминия (Аl), они могут включать одну или несколько жил. Наиболее часто используют медные провода, которые выдерживают большие нагрузки и имеют более высокую гибкость. Алюминиевые, более хрупкие и с меньшей проводимостью, но из за более низкой цены они распространены при проведении электромонтажных работ. Для лучшей изоляционной защиты электропроводов, применяют пластмассу (ПВХ) и резину. Так же провода могут быть голыми, т.е. неизолированными. Для наружных работ и прокладки вводов электросети в дома требуются силовые провода, а для соединения электросхем и радиоэлементов медный монтажный провод. Неизолированные провода чаще всего используют при монтаже воздушной проводки, а так же неизолированные медные провода применяются для изготовления некоторых видов антенн и при монтажных работах в закрытых электрических установках. Еще, провода бывают специализированными, только для конкретных узких областей, например: пожарная сигнализация, телефон, usb, антенный, компенсационные и сварочные провода и другие.

Что такое кабель?

Кабель – одна или несколько изолированных жил, заключенных в общую герметизированную оболочку (свинцовую, алюминиевую, резиновую, пластмассовую), поверх которой в зависимости от условий прокладки и эксплуатации может броневая оболочка (покрытие из стальных лент или плоской или круглой проволоки). Такие кабели называются бронированными. Кабели без брони применяются там, где нет возможности механических повреждений.

По области применения кабеля подразделяются на следующие виды:

  • Силовые кабели предназначены для передачи и распределения электрической энергии в осветительных и силовых электроустановках для создания кабельных линий. Выпускаются с медными и алюминиевыми жилами с изоляцией из бумаги, ПВХ, полиэтилена, резины и других материалов, имеют свинцовые, алюминиевые, резиновые или пластмассовые защитные оболочки.
  • Контрольные кабели применяются для питания различных электротехнических устройств сигналами низкого напряжения, создания цепей контроля. Могут иметь медные или алюминиевые жилы сечением от 0,75 до 10мм2.
  • Кабели управления применяются в системах автоматики и обычно имеют медные жилы, пластмассовую оболочку и защитный экран, который защищает от механических повреждений и электромагнитных помех.
  • Радиочастотные кабели используются для обеспечения связи между радиотехническими устройствами. Имеют коаксиальную конструкцию с центральной медной жилой , которая имеет изоляцию из полиэтилена или второпласта, поверх изоляции имеется внешний проводник и оболочка из ПВХ или полиэтилена.

    Примеры расшифровки маркировки кабелей

    Кабель ВВГ — 2х1,5. Расшифровывается так: силовой кабель в оболочке из поливинилхлорида (ПВХ). Оболочка покрыта антикоррозионным слоем. Состоит из двух медных жил с поперечным сечением 1,5 мм 2 .

    Его подвид — ВВГп — тоже, только в плоском исполнении. ВВГнг — оболчка кабеля не поддерживает горения.

    Кабель ВБбШвнг. Расшифровка этой аббревиатуры следующая: жилы медные (нет буквы А). Изоляция жил из ПВХ, броня Бб — из двух стальных лент, без защитной подушки. Защитный покров кабеля — Швнг — выпресованный шланг из ПВХ пониженной горючести.

    Кабель КГ. Расшифровка буквенного обозначения звучит следующим образом. Жилы медные, кабель гибкий. На этом все. Провода без изоляции, если есть еще буква «н» — КГн — оболочка кабеля из негорючей маслостойкой резины.

    Так выглядит кабель КГн

    Как расшифровать АПвПу2г? Кабель с алюминиевыми проводниками (буква А первая), изоляция проводов из сшитого полиэтилена (Пв), оболочка кабеля из усиленного полиэтилена (Пу), двойная гидроизоляция (2г). В данном случае используется алюмополимерная лента в сочетании с продольными водонепроницаемыми лентами.

    Читать еще:  Марки электрических проводов и кабелей

    Кабель КСПВ. Это расшифровывается так: кабель (К), систем передачи (СП) в виниловой оболочке (В). То есть, это не силовой кабель, а используется для передачи различных данных (слаботочный). Проводники медные — так как нет буквы «А».

    Продукция ААБл. Расшифровка такая: провода алюминиевые (А), оболочка — алюминиевая (А), покрыт броней из двух стальных лент (Бл), под броней есть защитная подушка из пластмассовых лент.

    АПвПу — алюминиевые жилы (А), изоляция из сшитого полиэтилена (Пв), усиленная оболочка из полиэтилена (Пу).

    МКЭШ — монтажный кабель (МК), экранированный (Э), в защитном шланге из ПВХ.

    Расчет сечения

    Сечение медного провода — это та площадь, которую имеет жила в поперечном разрезе. На величину оказывают влияние длительно допустимая нагрузка, сила тока.

    Самый простой способ рассчитать сечение — воспользоваться данными таблиц, учитывающих условия эксплуатации и максимальный ток. Для этого потребуется еще два показателя — суммарная мощность электропотребителей (кВт или Вт) и напряжение (В). Первый указывают в технических паспортах или на корпусах приборов, а второй для городских квартир составляет 220 В.

    Далее в специальных таблицах находят полученные значения мощности и сопоставляют с диаметром проводника. Помните, что в расчетах необходимо оставлять небольшой запас по диаметру. Ведь при подключении новой техники нагрузка возрастет.

    Цветовая маркировка проводников

    Раньше она не производилась. Цветовое обозначение облегчает монтаж и обеспечивает защиту от поражения электрическим током. Поэтому ГОСТ 50462-2009 устанавливает его обязательное наличие. В некоторых случаях цветовая маркировка сочетается с буквенным обозначением.

    В кабелях каждая жила имеет свой цвет. Нейтраль всегда синяя (голубая), а провод заземления — желто-зеленый. Фаза может иметь разную расцветку, но предпочтительными являются черный, коричневый и серый.

    По функциональному назначению в многожильных кабелях общепринятыми считаются расцветки в соответствии со следующей таблицей:

    В сети положительного тока положительный полюс всегда обозначается коричневым или красным, а отрицательный — серым (черным) цветами. Средний и заземленные проводники — синие.

    Марки проводов и кабелей

    В предыдущей статье речь шла о расшифровке кабелей с бумажной изоляцией. Ниже приводится расшифровка маркировки кабеля с пластмассовой изоляцией.

    Преимущества пластмассовой изоляции силовых кабелей

    Пластмасса как изоляционный материал упрощает изготовление, прокладку и монтаж силовых кабелей. Пластмассовую изоляцию кабеля чаще всего выполняют из ПВХ либо СПЭ (сшитый полиэтилен).

    Полиэтилен хорошо подходит для изоляции высоковольтных кабелей:

    • диапазон рабочих температур больше, чем у проводов с другим типом изоляции;
    • экологическая безопасность: кабель можно прокладывать на любых объектах, использовать кабельные линии практически без техобслуживания;
    • стойкость к воздействию кислот, щелочей и влаги;
    • работы по монтажу и прокладке кабелей выполняются без дополнительного подогрева с радиусом изгиба до 15 наружных диаметров и при однократном изгибе — до 7,5 при температуре от -15 до -20°C;
    • одинаковая легкость прокладки в разных зонах: и на сложных трассах, и в кабельных сооружениях;
    • прочность: повреждаемость на несколько порядков ниже, если сравнивать с бумажной изоляцией;
    • кабель можно прокладывать по пересеченной местности.

    Диэлектрические свойства СПЭ довольно высоки. От метода изготовления зависит плотность полиэтилена. Так, высокоплотный СПЭ обладает хорошей механической стойкостью и высокой температурой плавления. Он теряет эластичность при температуре от 140°C, а низкоплотный — уже при 105°С.

    Добавки органических перекисей и дальнейшая вулканизация делают СПЭ стойким к растрескиванию и повышают температуру плавления.

    Расшифровка маркировок силовых кабелей с пласмассовой изоляцией.

    Перейдем непосредственно к вопросу маркировки кабеля с пластмассовой изоляцией.

    Буква «А» в начале маркировки кабеля указывает на то, что токопроводящая жила сделана из алюминия. К таким кабелям относятся АВВГ, АпвБбШнг и другие. Отсутствие буквы «А» говорит о том, что изоляция — медная (ВВГ, ПвВГнг).

    Следующая буква в названии кабеля обозначает фазную изоляцию (внутренняя оболочка) . Здесь возможны 3 варианта:

    • «В» («виниловый»): изоляция из ПВХ-пластиката (АВВГнг, ВббШнг и др),
    • «П» («полиэтиленовый»): изоляция из безгалогенной негорючей композиции (ППГнг-HF, ПБбПнг-HF),
    • «Пв» («полиэтилен вулканизированный»): изоляция из сшитого полиэтилена (АПвВГ, ПвБВнг-LS).
    Читать еще:  Маркировка проводов и кабелей

    Следующая буква указывает на оболочку из полимерных материалов. Буква «В» означает, что это внешняя оболочка из ПВХ-пластиката (ВВГнг, АпвВГнг-LS), «П» («полиэтиленовый») — изоляция состоит из безгалогенной негорючей композиции (ППГнг-HF, ПБбПнг-HF). Отсутствие этих букв в названии кабеля обозначает отсутствие этой оболочки (АПвБбШнг, ПвПГнг-HF).

    Буквы «Бб» обозначают наличие брони из двух стальных неоцинкованных или оцинкованных лент у кабеля (АпвБбШнг, ВБбШвнг-LS). В названии кабеля без наружного покрова присутствует буква «Г» («голый»): ВВГнг, АВВГнг-LS.

    Остальные буквы относятся к покрову шлангового типа. Покров шлангового типа из ПВХ-пластиката обозначается буквами «Шв» (ВБбШв, ПвБбШв), из негорючего ПВХ пластиката — «нг» (как у термоусадочных трубок).

    У кабелей из негорючего пластиката с низким газо- и дымовыделением в названии присутствует аббревиатура «нг-LS» (АпвВГнг-LS, АпвБВнг-LS). «LS» в название кабеля переводится как «Low Smoking» — пониженное дымовыделение.

    Для удобства ниже приводится таблица с расшифровкой названий кабелей с пластмассовой изоляцией.

    Силовой кабель ВВГ — расшифровка маркировок

    Далее рассмотрим расшифровку маркировки, пожалуй, самого популярного кабеля ВВГ и его модификациях: ВВГнг, ВВГнг-LS, ВВГнг A-LS.
    Для каких целей применяются кабели с поливинилхлоридной изоляцией, и что означают буквы в аббревиатурах, указанные в маркировке.

    Общая информация о кабеле

    Кабель с маркировкой ВВГ, пожалуй, является самым часто используемым в реализации энергоснабжения, а конкретно, для передачи и распределения электрической энергии на открытом воздухе, внутри жилых и нежилых помещений, а также промышленных зданий и сооружений.
    Помимо вышеуказанных объектов, данный кабель используют в электростанциях, коллекторах, в осветительных устройствах, в кабельных эстакадах и т. п.

    Основные характеристики

    Из основных характеристик отметим, что диапазон номинального переменного напряжения для кабеля марки ВВГнг равен до 1000 Вольт при номинальной частоте 50 Гц. Проводник может иметь от 1 до 5 медных или алюминиевых жил, при этом с присутствием или отсутствием нулевой жилы.
    Площадь сечения ВВГ также имеет допустимый диапазон от 1.5 до 240 мм².

    Гарантийный срок изделия не менее 5 лет, а фактический срок эксплуатации около 30 лет. Температура окружающей среды при эксплуатации кабеля на должна превышать диапазон от -50°С до 50°С. Но во время прокладки кабеля нижний порог температуры окружающей среды не должен быть ниже 15 °С.

    Расшифровка маркировок силовых проводников ВВГ

    Кабель маркированный как ВВГ, состоит из медных жил. На это указывает отсутствие в начале аббревиатуры буквы “А”.
    Таким образом, первая буква “В” означает наличие изоляции жил из поливинилхлоридного пластиката. По второй букве “В”, определяют, что внешняя оболочка кабеля также из ПВХ. А буква “Г” даёт понять, что защита (броня) в данном кабеле отсутствует и он является гибким.

    В маркировке кабеля ВВГнг — буквы «нг» указывают на содержание галогеновых частиц в ПВХ изоляции, благодаря чему проводник не поддерживает горение.

    Кабель с низким выделением дыма в процессе горения изолирующих материалов, маркируется как ВВГнг LS (ЛС). Помимо того, что данный кабель пониженной пожарной опасности, при плавлении оболочки и изоляции, в результате горения, он выделяет минимальное количество дыма и отравляющих газов. Аббревиатура “LS” расшифровывается как “Low Smoke”.

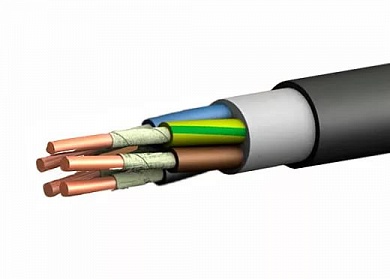

    В проводнике марки ВВГнг-FRLS буквы FR (Fire Resistance) обозначают, что в конструкции присутствует термический барьер в виде слюдосодержащей ленты, что позволяет классифицировать его как огнестойкий. Такой кабель сохраняет целостность жил при температуре до 750°С, не менее 180 минут.

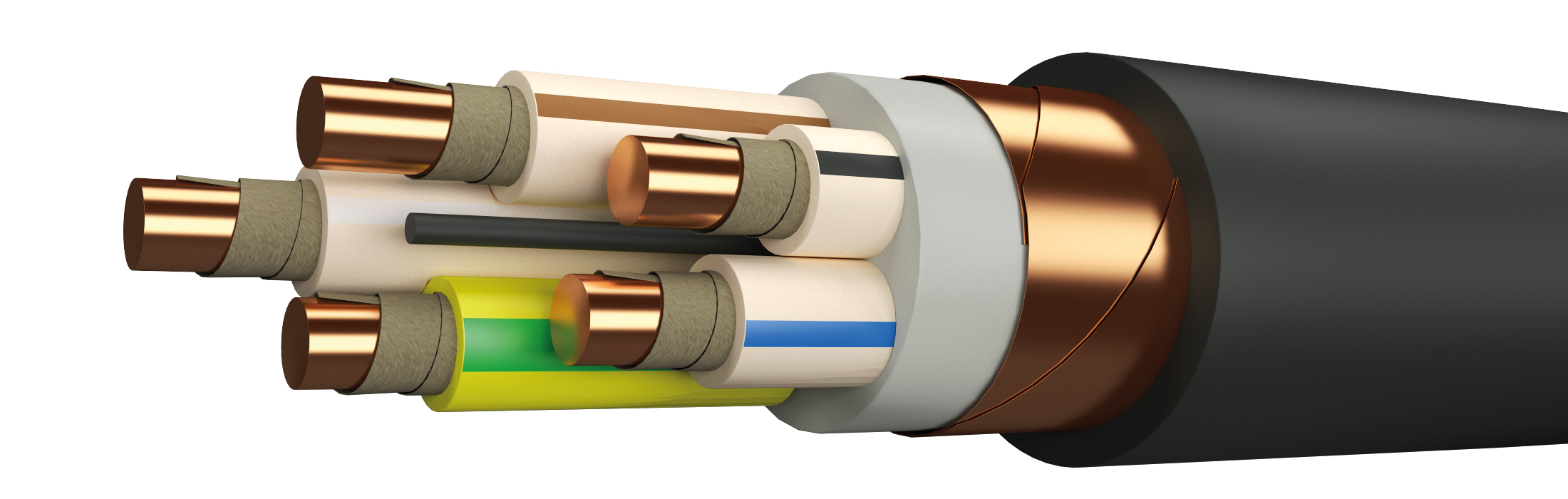

    ВВГЭнг-FRLS отличается от ВВГнг-FRLS наличием в своей конструкции экрана из медной ленты или фольги, для укрепления внутренней изоляции, защиты от агрессивных веществ, снижения воздействия электрических потенциалов на внешней изоляции.

    Читать еще:  Прибор для измерения сопротивления изоляции

    Из разновидностей ВВГ с пониженным дымо- и газовыделением отметим марку ВВГнг (А) ЛС.
    Такой кабель предназначен для использования в зданиях и помещениях с классом пожарной безопасности категории A (повышенная пожароопасность). И во взрывоопасных зонах, классов В1 и В1-а, например в системах атомных станций.

    Таблица маркировки силовых кабелей с пластмассовой изоляцией.

    Расшифровка маркировки силового кабеля с пластмассовой изоляцией

    Маркировка кабеляматериал жилыфазная изоляцияоболочка из полимерных материаловбронябез наруж- ного покрова поверх брони или обо- лочкинаружный покров
    медьалю- минийиз ПВХ пласти- катаиз безгало- генной него- рючей ком- позициииз вулка- низиро- ванного ПЭиз ПВХ пласти- катаиз безгало- генной него- рючей ком- позициииз 2-х стальных не оцинко- ванных или оцинко- ванных лентпокров шлангового типа
    Ш или В
    из ПВХ плас- тикатаиз ПЭиз него- рючего ПВХ плас- тикатаиз него- рючего ПВХ плас- тиката с низким дымо- газо- выделе- ниемиз безгало- генной негорю- чей ком- позиции
    б/оАВППвВПБбГвпнгнг-LSнг-HF
    АВВГАВВГ
    ВВГВВГ
    АПвВГАПвВГ
    ПвВГПвВГ
    АВБбШвАВБбШв
    ВБбШвВБбШв
    АПвБбШвАПвБбШв
    ПвБбШвПвБбШв
    АПвБбШпАПвБбШп
    ПвБбШпПвБбШп
    АВВГнгАВВГнг
    ВВГнгВВГнг
    АПвВГнгАПвВГнг
    ПвВГнгПвВГнг
    АВБбШнгАВБбШнг
    ВБбШнгВБбШнг
    АПвБбШнгАПвБбШнг
    ПвБбШнгПвБбШнг
    АВВГнг-LSАВВГнг-LS
    ВВГнг-LSВВГнг-LS
    АПвВГнг-LSАПвВГнг-LS
    ПвВГнг-LSПвВГнг-LS
    АВБбШвнг-LSАВБбШвнг-LS
    ВБбШвнг-LSВБбШвнг-LS
    АПвБВнг-LSАПвБВнг-LS
    ПвБВнг-LSПвБВнг-LS
    ВБВнг-LSВБВнг-LS
    АВБВнг-LSАВБВнг-LS
    ППГнг-HFППГнг-HF
    ПБбПнг-HFПБбПнг-HF
    ПвПГнг-HFПвПГнг-HF

    Термоусаживаемые муфты для соединения и оконцовки

    Во время монтажных и ремонтных работ, довольно часто возникает ситуация, когда нужно выполнить соединение кабеля. Традиционно выделяют: скрутку, пайку, клеммные колодки и пружинные клеммы.
    В случае, когда площадь сечения кабеля от 20 мм², данные способы уже будут неуместны, поскольку качество соединения будет либо низким, либо сделать соединение технологически невозможно.
    Для соединения и оконцевания таких кабелей рекомендуем соединительные и концевые термоусаживаемые муфты до 1 кВ.

    Данная продукция предназначена для соединения и оконцевания многожильных силовых кабелей с изоляцией из ПВХ, ПВХ пластиката, пластмассы, полимеров, полиэтилена, резины с броней и без брони.

    Муфты поставляются в виде комплекта деталей и материалов.

    Узнать подробности и получить консультацию по термоусаживаемым муфтам от “Группы М ЕТТАТРОН”, Вы можете по телефону 8 (495) 135-13-11

    Рекомендуем ответственно подходить к выбору кабельной продукции под Ваши задачи. Перед заказом изучите маркировку необходимой продукции и проконсультируйтесь с производителем.
    Специалисты нашей компании готовы дать необходимую консультацию в выборе термоусадочных материалов и кабельной фурнитуры. Для этого просто позвоните по телефону 8 (495) 135-13-11 в рабочее время.

    Цветовая маркировка

    Чтобы дополнительно разделить электрические провода, используется разный цвет. Если человек делает скрутки не первый раз, ему не составит труда почти автоматически разобраться, что и за что отвечает. В производстве используются стандарты, поэтому становится реальным доделать монтаж за другого человека.

    Несколько важных цветовых решений:

    • заземление или «земля» – зеленовато-желтый, иссиня-черный, белый (не всегда);
    • ноль – синий или голубой;
    • совмещенный проводник – желтовато-зеленый с вкраплениями синевы.

    Оттенок «фазы» может меняться у разных производителей, но не сильно. В этом случае ориентироваться приходится на «земляной» вариант.
