Защитные автоматы электрические

Категории автоматических выключателей: A, B, C и D

Автоматическими выключателями называются приборы, отвечающие за защиту электроцепи от повреждений, связанных с воздействием на нее тока большой величины. Слишком сильный поток электронов способен вывести из строя бытовую технику, а также вызвать перегрев кабеля с последующим оплавлением и возгоранием изоляции. Если вовремя не обесточить линию, это может привести к пожару, Поэтому, в соответствии с требованиями ПУЭ (Правила устройства электроустановок), эксплуатация сети, в которой не установлены электрические автоматы защиты, запрещена. АВ обладают несколькими параметрами, один из которых – время токовая характеристика автоматического защитного выключателя. В этой статье мы расскажем, чем различаются автоматические выключатели категории A, B, C, D и для защиты каких сетей они используются.

Назначение приборов

Основная функция, возлагаемая на автоматические выключатели, сводится к защите кабеля от коротких замыканий и его перегрузки. Кроме этого, в комплекс задач для устройства входит:

  • пропускание тока номинальной нагрузки при его длительном использовании;
  • стабильное поддержание потенциала напряжения сети с гарантией ее изоляции;
  • возможность ручного управления состоянием силового контакта;
  • способность определения момента возникновения перегрузки и обеспечение необходимого времени для безопасной работы, после чего питание снимается с подключенных потребителей.

Важно правильно подбирать тип электрических автоматов с учетом технических характеристик сети, так как частое отключение электросети чревато губительными последствиями для подключенных приборов.

Для этого стоит понять, как работает автоматический выключатель. Прибор, рассчитанный на высокую мощность, не всегда уместен, так как опасная ситуация для бытового помещения может не распознаться. Сила тока, выходящая за пределы допустимой для кабеля нормы, чаще не определяется автоматическим выключателем как аварийное положение. Тогда короткое замыкание может вызываться расплавлением изоляции, но к этому времени есть риск возникновения возгорания. Устройство автоматического выключателя меньшей мощностью способно часто и регулярно останавливать подачу напряжения на потребителя. В результате автомат перестанет функционировать из-за выхода из строя контактов.

Электрические автоматы. Виды и работа. Характеристики

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:
  • Пожаров.
  • Ударов человека током.
  • Неисправностей электропроводки.
Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Отключающая способность
Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:
  • Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
  • На 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
  • На 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.

Особенности автоматов с одним полюсом

Такие электрические автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Читать еще:  Марки автоматических выключателей

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.

Автомат с двумя полюсами подключают к устройству с помощью четырех проводов. Из них два приходят от сети питания, а другие два выходят из него.

Трехполюсные электрические автоматы

В электрической сети, имеющей три фазы, применяются 3-полюсные автоматы. Заземление оставляют незащищенным, а проводники фаз соединяют с полюсами.

Трехполюсный автомат служит вводным устройством для любых трехфазных потребителей нагрузки. Чаще всего такой вариант исполнения автомата применяют в промышленных условиях для питания электричеством электродвигателей.

К автомату можно подключить 6 проводников, три из которых – фазы электрической сети, а остальные три выходящие от автомата, и обеспеченные защитой.

Использование четырехполюсного автомата

Чтобы обеспечить защитой трехфазную сеть с четырехпроводной системой проводников (например, электродвигатель, включенных по схеме «звезды»), применяют 4-полюсный автоматический выключатель. Он играет роль вводного устройства четырехпроводной сети.

Имеется возможность подключения к устройству восьми проводников. С одной стороны – три фазы и ноль, с другой стороны – выход трех фаз с нолем.

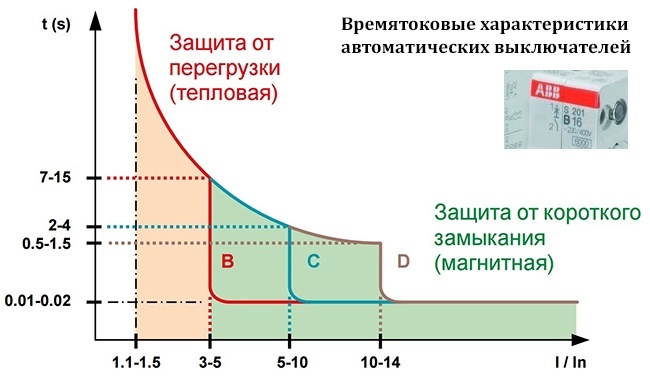

Время-токовая характеристика

Когда устройства, потребляющие электроэнергию, и электрическая сеть работают в нормальном режиме, то происходит обычное протекание тока. Это явление касается и электрического автомата. Но, в случае повышения силы тока по разным причинам выше номинального значения, происходит срабатывание расцепителя автомата, и цепь разрывается.

Параметр этого срабатывания называется время-токовой характеристикой электрического автомата. Она является зависимостью времени сработки автомата и соотношения между реальной силой тока, проходящей через автомат, и номинальным значением тока.

Важность этой характеристики заключается в том, что обеспечивается наименьшее число ложных срабатываний с одной стороны, и осуществляется защита по току, с другой стороны.

В энергетической промышленности бывают ситуации, когда кратковременное повышение тока не связано с аварией, и защита не должна срабатывать. Также происходит и с электрическими автоматами.

Время-токовые характеристики определяют, через какое время сработает защита, и какие параметры силы тока при этом возникнут. Чем больше перегрузка тем быстрее сработает автомат.

Электрические автоматы с маркировкой «В»

Автоматические выключатели категории «В», способны отключаться за 5 — 20 с. При этом значение тока составляет от 3 до 5 номинальных значений тока ≅0.02 с. Такие автоматы используются для защиты бытовых устройств, а также всей электропроводки квартир и домов.

Свойства автоматов с маркировкой «С»

Электрические автоматы этой категории могут выключиться за время 1 — 10 с, при 5 — 10 кратной токовой нагрузке ≅0.02 с. Такие применяют во многих областях, наиболее популярны для домов, квартир и других помещений.

Значение маркировки «D» на автомате

С таким классом автоматы используются в промышленности и выполнены в виде 3-полюсных и 4-полюсных исполнений. Их применяют для того, чтобы защитить мощные электрические моторы и разные трехфазные устройства. Время их сработки составляет до 10 секунд, при этом ток срабатывания может превышать номинальное значение в 14 раз. Это дает возможность с необходимым эффектом использовать его для защиты различных схем.

Электродвигатели со значительной мощностью чаще всего подключают через электрические автоматы с характеристикой «D», т.к. пусковой ток высокий.

Номинальный ток

Имеется 12 вариантов исполнения автоматов, которые различаются по характеристике номинального тока работы, от 1 до 63 ампер. Этот параметр определяет скорость выключения автомата при достижении предельного значения тока.

Читать еще:  Автоматические выключатели технические характеристики

Автомат по этому свойству выбирают с учетом поперечного сечения жил проводов, допускаемому току.

Принцип действия электрических автоматов
Обычный режим

При обычной работе автомата управляющий рычаг взведен, ток поступает через провод питания на верхней клемме. Далее ток идет на неподвижный контакт, через него на подвижный контакт и по гибкому проводу на катушку соленоида. После него по проводу ток идет на биметаллическую пластину расцепителя. От него ток проходит на нижнюю клемму и дальше на нагрузку.

Режим перегрузки

Этот режим возникает при превышении номинального тока автомата. Биметаллическая пластина нагревается большим током, изгибается и размыкает цепь. Для действия пластины требуется время, которое зависит от значения проходящего тока.

Автоматический выключатель является аналоговым устройством. При его настройке есть определенные сложности. Ток срабатывания расцепителя настраивается на заводе специальным регулировочным винтом. После остывания пластины автомат снова может функционировать. Температура биметаллической пластины зависит от окружающей среды.

Расцепитель действует не сразу, давая возможность току к возврату номинального значения. Если ток не снижается, то расцепитель срабатывает. Перегрузка может возникнуть из-за мощных устройств на линии, либо подключении сразу нескольких устройств.

Режим короткого замыкания

При этом режиме ток возрастает очень быстро. Магнитное поле в катушке соленоида движет сердечник, приводящий в действие расцепитель, и отключает контакты сети питания, тем самым снимает аварийную нагрузку цепи и защищает сеть от возможного пожара и разрушения.

Электромагнитный расцепитель действует мгновенно, чем отличается от теплового расцепителя. При размыкании контактов рабочей цепи появляется электрическая дуга, величина которой зависит от тока в цепи. Она вызывает разрушение контактов. Чтобы предотвратить это отрицательное действие, сделана дугогасительная камера, которая состоит из параллельных пластин. В ней дуга затухает и исчезает. Возникающие газы отводятся в специальное отверстие.

Выбираем отключающую способность

Выше описан выбор пакетника по максимально допустимому току нагрузки. Но автомат защиты сети также должен отключаться при возникновении с сети КЗ (короткого замыкания). Эту характеристику называют отключающей способностью. Она отображается в тысячах ампер — именного такого порядка могут достигать токи при коротком замыкании. Выбор автомата по отключающей способности не очень сложен.

Эта характеристика показывает, при каком максимальном значении тока КЗ автомат сохраняет свою работоспособность, то есть, он сможет не только отключится, но и будет работать после повторного включения. Эта характеристика зависит от многих факторов и для точного подбора необходимо определять токи КЗ. Но для проводки в доме или квартире такие расчеты делают очень редко, а ориентируются на удаленность от трансформаторной подстанции.

Отключающая способность автоматических защитных выключателей

Если подстанция находится недалеко от ввода в ваш дом/квартиру, берут автомат с отключающей способностью 10 000 А, для всех остальных городских квартир достаточно 6 000 А. Если же дом находится в сельской местности иди вы выбираете автомат защиты электросети для дачи, вполне может хватить и отключающей способности в 4 500 А. Сети тут обычно старые и токи КЗ большими не бывают. А так как с возрастанием отключающей способности цена возрастает значительно, можно применить принцип разумной экономии.

Можно ли в городских квартирах ставить пакетики с более низкой отключающей способностью. В принципе, можно, но никто не гарантирует, что после первого же КЗ вам не придется его менять. Он может успеть отключить сеть, но окажется при этом неработоспособным. В худшем варианте контакты расплавятся и отключиться автомат не успеет. Тогда проводка расплавится и может возникнуть пожар.

Как выбрать автоматический включатель

Люди, не разбирающиеся в электрике, ошибочно предполагают, что лучшим вариантом будет устройство, имеющее высокое значение номинального тока. Но если взять для дома вариант, который может выдержать высокую мощность, то это будет большой ошибкой. В случае перегрузки, которую не может выдержать кабель, не произойдет разрыва цепи. Автомат не будет считать такую ситуацию перегрузкой, поскольку он рассчитан на другой номинальный ток. Разрыв в этом случае произойдет только в случае короткого замыкания, а до этого уже может начаться пожар из-за плавления кабеля. Если же изделие рассчитано на меньшую мощность, то будут происходить частые отключения при включении бытовых приборов. И таким образом автомат быстро выйдет из строя.

Читать еще:  Автоматы защиты электросети номиналы

Итак, что бы устройство оптимально соответствовало вашей электроцепи, то подбирать его надо опираясь на сечение проводов. А что бы правильно выбрать сечение кабеля, надо учесть мощность всех приборов, которые будут иметься в квартире.

Если у вас однофазная сеть, для ввода следует брать двухполюсной автомат. А для освещения и подключения отдельных приборов высокой мощности (водонагреватель, кондиционер) подойдет однополюсное устройство.

Кроме этого обращайте внимание на производителя. Предпочтение лучше отдавать проверенным брендам, которые зарекомендовали себя на рынке. Продукция малоизвестной фирмы может не соответствовать заявленным параметрам, в этом случае автомат может не сработать при перегрузке или коротком замыкании. А это приведет к выводу из строя электроприборы, проводку и даже может возникнуть пожар.


Перед любым оборудованием защиты от повышенного напряжения в электрической цепи стоит две важнейшие задачи:

1. Безошибочно определить повышенное напряжение в электросистеме.
2. Вовремя разорвать схему электроснабжения, пока подключенные к системе потребители не получили повреждение.

Повышенное напряжение условно можно разделить на два вида:

1. Повышенное напряжение, вызванное перегрузкой электросети (подключено большое количество потребителей или неисправность одного из них).
2. Резкий скачек напряжения вследствие короткого замыкания (КЗ), которое возникло при соприкосновении фазного проводника напрямую с нулевым проводом, минуя какую-либо нагрузку.

Но как ни странно, именно короткое замыкание, вызываемое высокий всплеск напряжения в сети, является практически самым безопасным для электрооборудования, если на входе стоит автоматический выключатель с времятоковой характеристикой «В».

Этот прибор мгновенно и безошибочно определяет возникновение короткого замыкания. После этого мгновенно разрывает электрическую цепь не допуская повреждений проводника и оборудования, подключенному к нему.

Что такое времятоковая характеристика?

Времятоковая характеристика выражается в длительности времени автоматического размыкания защищаемой электрической цепи от внезапно возникшего в ней высокого напряжения.

Важность данной характеристики состоит в особенности выключателей, которые могут иметь одинаковый номинал, но с разным промежутком времени будут разрывать электрическую цепь.

Токовая характеристика В

Данная характеристика «В» отличается от своих аналогов способностью разъединять электрическую цепь, когда перегрузка в ней превышает рабочее номинальное напряжение более 3-5 раз.

При таком превышении нагрузки автомат отключается от сети в пределах 20 мс при КЗ и около 20 секунд при медленном повышении напряжения сети, пока нагревается биметаллическая пластина.

Но более точное время отключения автомата можно определить только после проведения его перегрузки токами определенного напряжения с замером времени, через которое выключатель отключился.

Обычно тип «В» используется для защиты электрических схем с небольшими значениями кратности пускового напряжения и в большей степени активными нагрузками (осветительные приборы, обогреватели, электропечи и т. д.).

Данные выключатели, с характеристикой «В», рекомендуются как входные автоматы для установки в квартирах, частных домах и других объектах с активными нагрузками.

Какие параметры важны

ГОСТ классифицирует выключатели по 12 параметрам. На самом деле их ещё больше, но если выбирать автомат для бытовых нужд и «обычных» условий эксплуатации (переменного тока, установки в электрощиток, комнатной температуры и влажности), список можно сократить до 4-5 пунктов. В него войдут: полюсность, рабочее напряжение, номинальный ток, класс срабатывания и ток короткого замыкания.

Сегодня лучшие автоматические выключатели выпускает компания марки АВВ, Legrand, Schneider Electric, General Electric, CHINT Electric и DEKraft.

Бренд Legrand

В целом, электрические автоматические выключатели — профессиональное оборудование, благодаря которому можно минимизировать риски при отключении света и коротком замыкании. Имеют классификацию по числу полюсов, время-токовому параметру, номинальному току, отключающей способности. Выбрать несложно, принимая во внимание мощность, номинальный ток, токовую характеристику и маркировку. Как правило, пользователи рекомендуют останавливать свой выбор на популярных брендах.
